MIL-STD-1553プロトコル分析 AVC1553-x

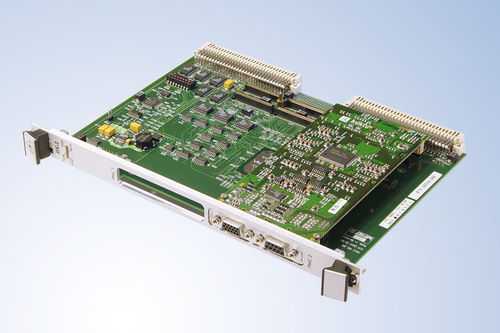

AIMのAVC-2汎用VME64x (6U)キャリアカードにインストールされたAMCX1553-x PMCカードを使用した統合モジュールソリューション。 AMCX1553-xは、組み込みMIL-STD-1553アプリケーションをターゲットとしたAIMの次世代PMCモジュールのメンバーです。AMCX1553-xは、1、2または4デュアル冗長バスストリームを提供するフル機能テスト、シミュレーション、モニタリング、データバスアナライザ機能を備えています。 バス・コントローラ、マルチ・リモート・ターミナル（31）、クロノロジカル／メールボックス・バス・モニタとして同時に動作 物理的リプレイ機能-過去に記録されたMIL-STD-1553A/B記録ファイルを電気的に再構築し、MIL-STD-1553A/Bに物理的にリプレイします。 優れたタイミング精度でMIL-STD-1553A/Bバスに物理的に再生します。 機能を絞ったバージョン（シングルファンクションまたはシミュレータのみ）、および温度範囲を拡張したバージョンもあります。 監視または制御可能な8つの汎用ディスクリートI/O（GPIO）信号を処理可能 バス（標準PCI/PCIe、VME/VPX、cPCI/cPCIeなど）に適応するホスト・キャリア・ボード、または組み込みホスト・コンピュータのいずれにもインストールできる設計 共通コアハードウェア設計 AMCX1553-xモジュールは、FPGA技術とRISCプロセッサを組み合わせたAIMの「コモンコア」ハードウェア設計を採用しています。 (バス・インターフェース・ユニット）と組み合わせたFPGA技術を活用した「コモン・コア」ハードウェア設計を採用し、バス・コントローラや複数のリモート・ターミナルとして動作するシミュレーション・メッセージの正確なスケジューリングや、バス・モニタ動作のための1µs分解能での受信メッセージのタイムスタンプなど、MIL-STD-1553バス・プロトコル処理をサポートしています。
