MIL-STD-1553プロトコル分析 AM2E1553-x

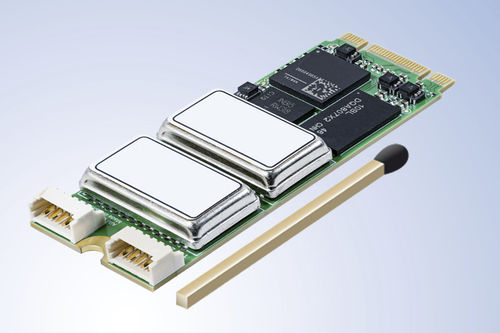

AM2E1553-xは、超小型フォーム・ファクターの組み込みMIL-STD-1553BアプリケーションをターゲットとしたAIMの新しいM.2 PCI Expressカード・モジュールです。 シングルまたはデュアルストリームMIL-STD-1553インターフェイスを実装した堅牢で低消費電力のM.2 PCI Expressカード 動作温度範囲：-40℃～+85 動作モードへの高速かつ自律的なブートアップを必要とする組み込みアプリケーションに最適 バス・コントローラー、マルチ・リモート・ターミナル（31）、クロノロジカル/メールボックス・バス・モニター 2つのアビオニックディスクリート入力と2つのアビオニックディスクリート入出力信号をサポート。さらにトリガ入力とトリガ出力も提供。 コモンコアハードウェア設計 AM2E1553-x モジュールは、複数の FPGA ベースの組み込みプロセッサを使用する AIM の「コモンコア」ハードウェア設計を採用しており、バスコントローラおよび/または複数のリモートターミナルとして動作するシミュレーションメッセージの正確なスケジューリング、およびバスモニタ動作のための 1µs 分解能での受信メッセージのタイムスタンプを行う MIL-STD-1553 バスプロトコル処理をサポートします。 オンボード処理 - IRIG-B時間同期 MIL-STD-1553プロトコル処理用のオンボード・プロセッサと大容量メモリにより、リアルタイム・アプリケーションではホストPCとのインタラクションを最小限に抑えた自律動作が可能です。オンボードのIRIG-Bタイムデコーダは、正弦波出力とフリーホイールモードを備え、システムレベルでのタイムタグ同期を実現します。
