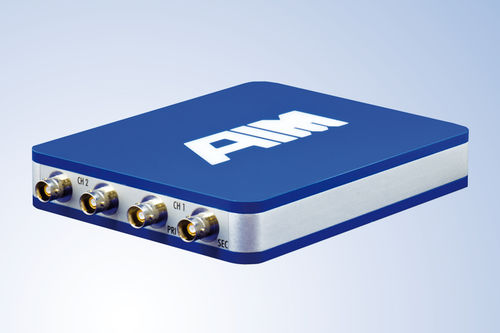

MIL-STD-1553プロトコル分析 ANET1553-x

ANET1553-xは、MIL-STD-1553A/Bデータバスの解析、シミュレーション、モニタリング、テストを行うAIMのイーサネット・ベース・モジュールの1つで、1つまたは2つのデュアル・リダンダント・バス・ストリームを提供します。 バス・コントローラ、マルチ・リモート・ターミナル（31）、クロノロジカル/メールボックス・バス・モニタとして同時に動作します。 物理的再生機能-過去に記録されたMIL-STD-1553A/B記録ファイルを電気的に再構築し、物理的に再生します。 優れたタイミング精度でMIL-STD-1553A/Bバスに物理的に再生します。 機能を絞ったバージョン（シングルファンクションまたはシミュレータのみ）もあります。 8つの汎用ディスクリートI/O（GPIO）信号を扱うことができ、トリガI/Oも提供可能 共通コアのハードウェア設計 ANET1553-xモジュールは、FPGA技術とRISCプロセッサを組み合わせたAIMの「コモンコア」ハードウェア設計を使用しています。 (バス・インタフェース・ユニット）と組み合わせたFPGA技術を利用した「コモン・コア」ハードウェア設計を採用し、バス・コントローラや複数のリモート・ターミナルとして動作するシミュレーション・メッセージの正確なスケジューリングや、バス・モニタ動作のための1µs分解能での受信メッセージのタイムスタンプなど、MIL-STD-1553バス・プロトコル処理をサポートしています。 オンボード処理 - IRIG-B時間同期 SoC（システムオンチップ）ハードウェアデバイスをベースにしたオンボードASP（アプリケーションサポートプロセッサ）は、Linux OSで動作します。 LinuxOSで動作しています。これは、様々なオンボード・アプリケーションをホストするためのスケーラブルで柔軟なプラットフォームを提供します。 正弦波出力とフリーホイールモードを備えたオンボードIRIG-Bタイムエンコーダ/デコーダが搭載されており、システムレベルでの時刻タグ同期が可能です。 ボード・ソフトウェア・パッケージ - オプションのアナライザ・ソフトウェア/テスト・プラン・ソフトウェア ANET1553-xモジュールには、フル機能のドライバ・ソフトウェアが、さまざまなオペレーティング・システム用の包括的なボード・ソフトウェア・パッケージ（BSP）で提供されます。
