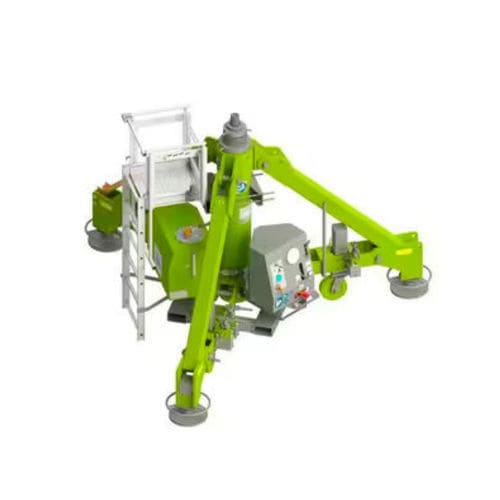

三脚ジャック TJN

航空機用油圧式機械式

概要
TJNトライポッドジャッキファミリーは、RH Aero Systemsの窄胴機向け揚重技術を単通路機の整備用途に展開します。ドイツで設計され、ドイツおよび米国で製造された各TJNユニットは、Airbus A320シリーズ、Boeing 737 NG / MAX、および選定された大型キャビンのビジネスジェットで使用可能な状態で納入されます。内蔵の証明荷重機能、モジュール式の脚設計、およびOEM準拠により、航空会社、MRO、FBO向けに安全で迅速、かつグローバルにサポートされるトライポッドソリューションを提供します。

主な特徴

• 窄胴機向け最適化 – A320ファミリー、737 NG / MAX、および同等のビジネスジェット着陸装置に合わせた幾何形状とストローク範囲。
• 証明荷重機能内蔵 – 内部で150%の証明荷重チェックが可能なテストポートを装備し、ジャッキの認証維持と作業効率を支援します。
• モジュール構造 – 共通シリンダー、脚セクション、シールキットによりメンテナンスを簡素化し、予備品在庫を削減します。
• OEM準拠 – 最新のAirbus、Boeingおよびビジネスジェット仕様に基づく設計で正確なインターフェースと適合を実現します。
• Engineered in Germany – Made in USA – 精密設計と現地生産の組合せでリードタイムを短縮します。

ハイライト
機種ファミリー | 代表的なタイプ
Airbus | A318 • A319 • A320 • A321 (ceo & neo)
Boeing | 737‑300/400/500 • 737 NG • 737 MAX
ビジネスジェット | Gulfstream G500/G600/G650 • Global 5000/6500 • Citation Latitude/Longitude

適用例

• 日常整備および基地整備 – A320・737クラス機のギヤ作業、車輪交換、構造検査。
• FBOサービスベイ – ビジネスジェットのハンガーやランプに適した寸法設計。

構成オプション

安全性と操作

• 手動式のセーフティロックナットが伸長したピストンを固定します。
• 圧力指示計（kN/bar または tn.sh/psi）と水準器（ブブルレベル）による即時確認。
• 圧力解放弁が過負荷事象を保護します。
• HYDRO証明荷重機器用インターフェースが内蔵テストルーチンをサポートします。

可搬性と輸送

• 高さ調整可能な接地プレート付きトライポッド脚により不整地のハンガー床面でも安定性を確保します。
• 移動式トウバーおよび機械式調整ホイールにより精密な位置決めが可能です。

耐久性と防食対策

• 低摩擦プライマリシールと二次汚染防止シールにより寿命を延長します。
• Skydrol耐性塗装および亜鉛メッキ処理が油圧液、塩水および紫外線から保護します。
• レインカバーを標準で供給し屋外保管に対応します。

なぜRH Aeroか？
TJNトライポッドジャッキは、RH Aero Systemsの実績ある安全基準と、窄胴機フリート向けに設計されたモジュール式アーキテクチャを組み合わせます。証明荷重テストの内蔵、OEM準拠、グローバル流通により整備チームの適合性と運用効率を確保します。

技術仕様

• 適合性：Airbus A318/A319/A320/A321 (ceo & neo); Boeing 737‑300/400/500, 737 NG, 737 MAX; 選定された大型キャビンのビジネスジェット（Gulfstream、Bombardier、Citationファミリーを含む）。
• 証明荷重能力：150%の証明荷重チェックを社内で行える内蔵テストポート。
• 構造：メンテナンスと予備品管理を簡素化するモジュール式シリンダー、脚セクション、シールキット。
• 安全機能：手動式セーフティロックナット、圧力指示計（kN/bar または tn.sh/psi）、水準器、圧力解放弁。
• インターフェース：統合テストルーチン用にHYDRO証明荷重機器を受け入れる設計。
• 可搬性：高さ調整可能な接地プレート、移動式トウバー、機械式調整ホイールによる位置決め。
• シーリング & 保護：低摩擦プライマリシールと二次汚染防止シール; Skydrol耐性塗装; 亜鉛メッキ処理。
• 保管：屋外保管用に標準でレインカバーを付属。
• 基準 & 準拠：最新のAirbus、Boeing、ビジネスジェットOEM仕様に準拠する設計。
• 原産地：ドイツで設計; ドイツおよび米国で製造。
