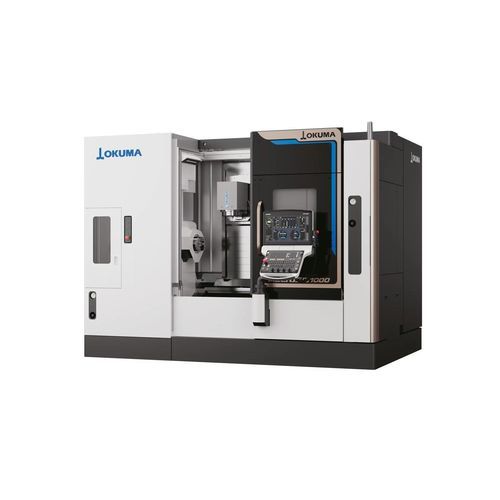

横型旋盤 MULTUS U1000

CNC不特定ダブルスピンドル

フラットな機械前面と下刃物台の直交軸構造により、主軸へのアクセス性が良好。ロボットを機械に接近させて設置できるため、省スペースなロボットセルの構築が可能です。また、ロボットだけでなく、ローダやバーフィーダの設置にも対応しており、お客様の生産形態に合わせた柔軟な自動化システムの構築が可能です。 高精度な同時5軸加工で複雑形状部品の生産性向上を実現 MULTUS U1000/MULTUS U2000は、高精度な同時5軸加工・強力加工が可能なコンパクトな複合加工機。H1刃物台の旋回軸（B軸）および主軸の回転軸（C軸）には、絶対位置検出機能と高剛性回転軸を採用。これにより、安定した高精度加工に加え、旋盤やマシニングセンタの単体機に匹敵する高い加工能力を備えます。複合加工機でも、単体機で培ったお客様の加工ノウハウを容易に再現し、高い加工能力を生かした工程集約を実現。単体機による工程分割から、複合加工機による工程集約へ、スムーズな移行を実現します。半導体製造装置部品や医療機器など、高精度が求められる産業をはじめ、幅広い分野で複雑形状部品の生産性向上に貢献します。 ストロークを最大限に活かしたフレキシブルな加工 Y軸全域で強靭な削り ミーリングが多い複雑形状部品に最適な広い加工範囲。 クラス最大のY軸ストロークを、充分に活かせる高剛性コラム移動式構造を採用し、Y軸全域において高精度で強力な加工を可能としました。 広いB軸旋回範囲240° B軸240°の広い旋回範囲により、メイン主軸、対向主軸とも同等の加工領域を持ちます。 また、B軸駆動にバックラッシュゼロのローラギヤカムを採用することで、高精度同時5軸を実現しました。 C軸の高精度位置決め0.0001°制御 メイン主軸、対向主軸ともに高精度な割り出しを可能とする高精度C軸を標準採用。複雑形状の高精度加工を可能としました。また、ミーリングの重切削を可能にする保持機構により、高精度と高能率加工を両立しました。
