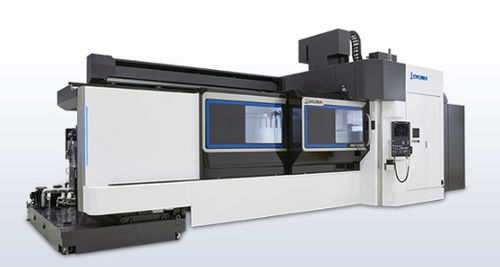

3軸複合工作機械 MB-100V

縦型大きなワークピースダブルコラム

概要
MB-100Vは、大形ワークの高精度加工に対応する2柱構造の立形マシニングセンタで、工場床面積の最適化を考慮した設計です。長いストロークのテーブルと多面加工のソリューションにより、段取り時間とオペレータの負荷を低減します。

切りくず処理と信頼性
大量の切りくずを円滑に排出し、切りくずの蓄積や加工停止を防ぎます。垂直面カバーによる切りくずの蓄積防止、スムーズな排出を実現する幅広のヒンジ式機内コンベヤ、加工室外に配置したATCアームとカムボックスによる故障リスク低減、クロスレール下のオプションシャワー洗浄によりワークやテーブル上の切りくずを洗い流す機能などを備えています。

主軸ラインナップと加工能力
完全加工（高出力スピンドル No.50、ローラーベアリング仕様）：
スピンドル回転数：12,000 min-1
最大出力：33/26 kW (10 min/cont)
最大トルク：302/148 N·m (10%ED / cont)
切削能力（材料：S45C、エンドミル加工）：704 cm3/min
工具例（S45C、エンドミル） — ø20 ラフエンドミル 7フルート（超硬）：スピンドル回転数 4,000 min-1、切削速度 251 m/min、送り 9,520 mm/min、切込み幅 3.7 mm、切りくず長 20 mm

ワイドエリアスピンドル No.40（オプション） — 鋼からアルミまで幅広く対応：
スピンドル回転数：15,000 min-1
最大出力：26/18.5 kW (10 min/cont)
最大トルク：199/146 N·m (5 min/cont)

高回転スピンドル No.40（オプション） — アルミの高速加工向け：
スピンドル回転数：20,000 min-1
最大出力：30/22 kW (10 min/cont)
最大トルク：57/42 N·m (10 min/cont)

Thermo-Friendly Concept
MB-100VはOkumaのThermo-Friendly Conceptを採用しており、周囲温度や機械発熱による変化を許容・補正することで、ユーザーによる特別な対策なしに通常の工場環境で高い加工精度を実現します。

注目仕様
テーブルサイズ：3000 × 1000 mm
スピンドル回転数：15,000 / 12,000 min-1
マガジン容量：32本
スピンドルモータ：26/18.5 (35/25) (10 min/cont)、33/26 (44/35) (10 min/cont)
機械寸法（W×D×H）：8,995 × 3,095 × 3,500 mm

仕様

• 型式：MB-100V
• 機械構造：2柱構造の立形マシニングセンタ
• テーブルサイズ：3000 × 1000 mm (118.11 × 39.37 in)
• スピンドル速度オプション：12,000 min-1 (No.50)、15,000 min-1 (No.40 ワイドエリアオプション)、20,000 min-1 (No.40 高回転オプション)
• スピンドルモータ出力：No.50で最大33/26 kW (10 min/cont)；No.40オプションで26/18.5 kWまたは30/22 kW
• 最大トルク例：302/148 N·m (No.50)、199/146 N·m (No.40 ワイドエリア)、57/42 N·m (No.40 高回転)
• 切削能力（S45C、エンドミル）：704 cm3/min
• 工具マガジン容量：32本
• 機械全体寸法（W×D×H）：8,995 × 3,095 × 3,500 mm
• 設計上の特長：切りくずのスムーズな排出（垂直面カバー、幅広ヒンジコンベヤ）、加工室外配置のATCアームとカムボックス、オプションのクロスレール下シャワー洗浄
• 精度コンセプト：温度変動を許容/補正するThermo-Friendly Concept
