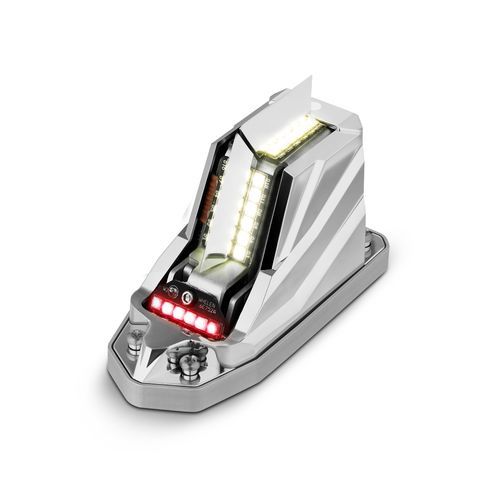

位置ライト ORION™ 650E

衝突防止認識航空機用

製品概要 Whelen Aerospace Technologies の Orion™ 650E シリーズは、赤または緑の前方位置灯と白色の点滅式衝突防止灯を一体化した、コンパクトな埋め込み式ウィングチップアセンブリです。本シリーズは外部フラッシャーボックスを不要にし（取り付けを簡素化し信頼性を向上）、既存のウィングチップレンズの背後に同じ設置面積と取り付け構成で取り付けられるよう設計されており、14 VDC および 28 VDC の両仕様で提供されます。選択された 28 VDC モデル（650E 31、650E 32）には、地上視認性向上のための赤色地上認識灯が統合されています。Orion™ 650E シリーズは FAA TSO 承認および STC 認証を取得しており、レトロフィットおよび交換用途向けに設計されています。

利用可能な部品番号 / バリエーション

• 01-0790701-01 — 14V グリーン (OR6501GE)
• 01-0790701-02 — 14V レッド (OR6501RE)
• 01-0790701-11 — 28V グリーン (OR6502GE)
• 01-0790701-12 — 28V レッド (OR6502RE)
• 01-0790701-31 — 28V グリーン（赤色地上認識灯付き）(OR650EG2G)
• 01-0790701-32 — 28V レッド（赤色地上認識灯付き）(OR650EG2R)

主な特徴

• 前方位置灯（赤または緑）と白色点滅式衝突防止灯を一体化した単一ユニット
• 一部の 28 VDC モデルに赤色地上認識灯をオプションで内蔵
• 既存のウィングチップレンズの背後に取り付ける埋め込み式設計；従来の Whelen 製品と同じ設置面積
• 外部フラッシャーボックスを不要に
• 14 VDC と 28 VDC モデルを用意
• FAA TSO 承認および STC 認証取得

モデル / 部品 / 説明 / 承認 モデル | 部品番号 | 説明 | 承認
OR6501GE | 01-0790701-01 | 埋め込み式グリーン位置灯 / 衝突防止ウィングチップアセンブリ、14 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR6501RE | 01-0790701-02 | 埋め込み式レッド位置灯 / 衝突防止ウィングチップアセンブリ、14 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I
OR6502GE | 01-0790701-11 | 埋め込み式グリーン位置灯 / 衝突防止ウィングチップアセンブリ、28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR6502RE | 01-0790701-12 | 埋め込み式レッド位置灯 / 衝突防止ウィングチップアセンブリ、28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I
OR650EG2G | 01-0790701-31 | 埋め込み式グリーン位置灯 / 赤色地上認識灯 / 衝突防止ウィングチップアセンブリ、28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR650EG2R | 01-0790701-32 | 埋め込み式レッド位置灯 / 赤色地上認識灯 / 衝突防止ウィングチップアセンブリ、28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I

ドキュメントと取り付けに関する注意 Orion™ 650E シリーズの取り付け・整備マニュアル、STC および認証書類（取り付けガイド、STC 証明書、図解部品リスト、衝突防止灯システムの取り付け/整備マニュアル）が利用可能です。本ユニットはウィングチップレンズの下に取り付けるよう設計されており、機体外部に取り付けてはいけません。

技術仕様

• 図面: 90701
• 外形寸法: L 3.85" × W 1.68" × H 2.20"
• 重量: 0.26 lbs
• 消費電流 (14 VDC): 位置灯 0.30 A；衝突防止灯 約0.70 A（平均）；ピーク 3.6 A
• 消費電流 (28 VDC): 位置灯 0.15 A；衝突防止灯 約0.35 A（平均）；ピーク 1.8 A
• 取付: 埋め込み式（既存のウィングチップレンズの背後に取り付け；Whelen の従来の設置面積を使用）
• 承認: FAA TSO、STC 認証；ETSO/TSO の参照は製品ドキュメントに詳細記載
• 利用可能な構成: 14 VDC および 28 VDC；一部の 28 VDC モデルには赤色地上認識灯を搭載
