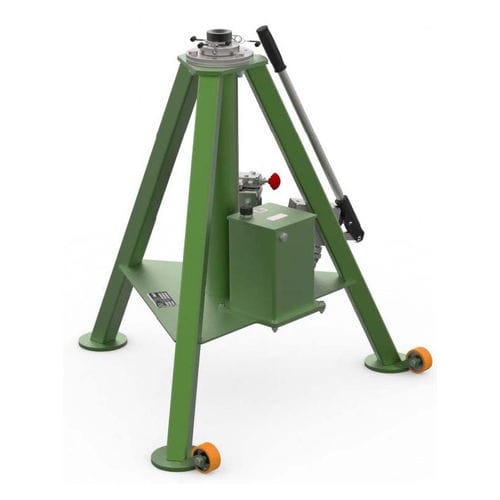

Macaco para helicóptero 4505.03

para aviãohidráulicopneumático

Descrição do produto
O modelo 4505.03 é um macaco tripé hidráulico de 5 t de estágio único projetado para operações de içamento de aeronaves. A linha S apresenta um design compacto e modular com cilindro hidráulico e estrutura independentes para manutenção simplificada e longa vida útil em aeronaves executivas, leves e helicópteros. Cada unidade é testada lateralmente a 15% da carga vertical e submetida a prova de fábrica a 150% da capacidade nominal antes da entrega.

Aplicabilidade
NARIZ | PRINCIPAL | CAUDA
G100 (Astra SPX), King Air, Cheyenne II, Cheyenne III | G100 (Astra SPX), King Air, Cheyenne II, Cheyenne III |

Características padrão
Bomba hidráulica manual.

• Válvula de alívio hidráulico para sobrecarga e proteção adicional contra expansão interna do fluido devido à temperatura.
• Extensão mecânica com travamento por parafusos em diferentes alturas.
• Desmontagem fácil entre cilindro hidráulico e estrutura (subconjunto independente) para manutenção rápida.
• Vedações de baixo atrito.
• Porca de segurança operada manualmente.
• Rodízios heavy-duty para manobrabilidade.
• Pintura resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas para resistência à corrosão.
• Embalagem sobre palete.
• Dimensões dos encaixes de macaco de acordo com a norma SAE AS8091.
• Marcação CE de acordo com EN12312; prova de fábrica a 150% da capacidade nominal.

Opcionais
Cor de pintura especial.

• Caixa fechada de madeira.
• Bomba hidráulica acionada por pneumático.
• Capa têxtil para chuva.

Equipamentos relacionados
Sistema de alinhamento a laser (P/N: 1851.07).

• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• I-jack — sistema semi-automático para içamento de aeronaves (P/N: 0677.00).

Especificações técnicas

• Referência do modelo: 4505.03
• Tipo: Macaco tripé hidráulico de estágio único
• Capacidade nominal: 5 t
• Bomba padrão: Bomba hidráulica manual
• Bomba opcional: Bomba hidráulica acionada por pneumático
• Extensão mecânica: Travas por parafusos em várias alturas
• Design: Cilindro hidráulico e estrutura independentes para manutenção facilitada
• Teste lateral: 15% da carga vertical
• Prova de fábrica: 150% da capacidade nominal
• Dimensões dos encaixes: Norma SAE AS8091
• Vedações: Vedações de baixo atrito
• Segurança: Porca de segurança operada manualmente
• Mobilidade: Rodízios heavy-duty
• Tratamento de superfície: Pintura resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas
• Embalagem: Sobre palete
