Macaco para helicóptero 4512.02

para aviãohidráulicopneumático

Descrição

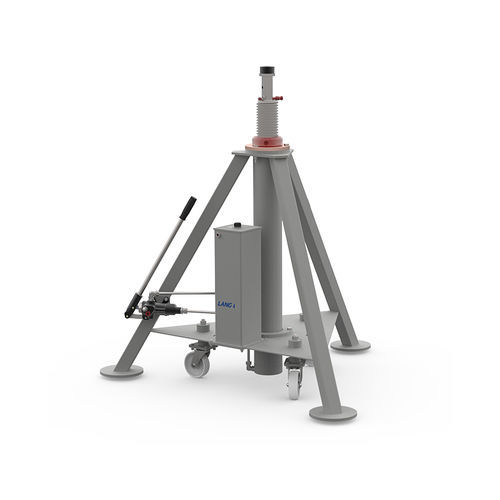

O modelo 4512.02 é um macaco tripé hidráulico de estágio único com capacidade de 12 t, da série S line, projetado para operações de elevação aeronáutica. O design compacto e modular separa o cilindro hidráulico da armação para simplificar manutenção e fornecimento de peças sobressalentes. Indicado para aeronaves executivas, aeronaves leves e helicópteros. Todas as unidades são submetidas a prova de carga em fábrica e ensaios laterais antes do envio.

Aplicabilidade
NARIZ | PRINCIPAL | RABETA
G350, G450, G600, G500, GLOBAL 5500, GLOBAL 6500, Gulfstream II, Gulfstream III, Gulfstream IV, Gulfstream IV SP, Gulfstream V, Gulfstream V SP, GLOBAL 5000, GLOBAL 6000, GLOBAL EXPRESS XRS, Fokker 100 | SAAB 2000, Gulfstream I, Legacy 650, SAAB 340, ERJ135, Legacy 600

Características padrão

• Bomba hidráulica manual de acionamento manual.
• Válvula de alívio hidráulico para sobrecarga e proteção contra expansão interna do fluido devido à temperatura.
• Extensão mecânica com travas de parafuso em várias alturas.
• Desmontagem fácil entre cilindro hidráulico e armação (subconjunto independente) para manutenção rápida.
• Vedações de baixa fricção.
• Porca de segurança operada manualmente.
• Rodas giratórias pesadas com mola para mobilidade.
• Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitalizadas para resistência à corrosão.
• Embalagem sobre palete.
• Dimensões dos encaixes do macaco conforme norma SAE AS8091.
• Marcação CE conforme EN12312. Prova de fábrica a 150% da capacidade nominal; ensaio lateral a 15% da carga vertical.

Opcionais

• Cor de pintura especial.
• Caixa fechada de madeira.
• Bomba hidráulica acionada pneumaticamente.
• Capa têxtil para chuva.

Equipamento relacionado

• Sistema de alinhamento a laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• I-jack – sistema semi-automático para içamento de aeronaves (P/N: 0677.00).

Especificações técnicas

• Modelo: 4512.02
• Denominação / Série: S line
• Capacidade nominal: 12 t
• Tipo: Macaco tripé hidráulico de estágio único
• Bomba: Bomba hidráulica manual (padrão); bomba hidráulica acionada pneumaticamente (opcional)
• Design: Design compacto e modular com cilindro e armação independentes para manutenção facilitada
• Segurança: Válvula de alívio hidráulico para sobrecarga; porca de segurança operada manualmente
• Extensão: Extensão mecânica com travas de parafuso em diferentes alturas
• Vedações: Vedações de baixa fricção
• Mobilidade: Rodas giratórias pesadas com mola
• Acabamento: Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitalizadas
• Normas: Encaixes conforme SAE AS8091; marcação CE conforme EN12312
• Testes: Prova de fábrica a 150% da capacidade nominal; ensaio lateral a 15% da carga vertical
• Embalagem: Sobre palete
