Macaco para helicóptero 4505.04

para aviãohidráulicohidropneumático

Descrição

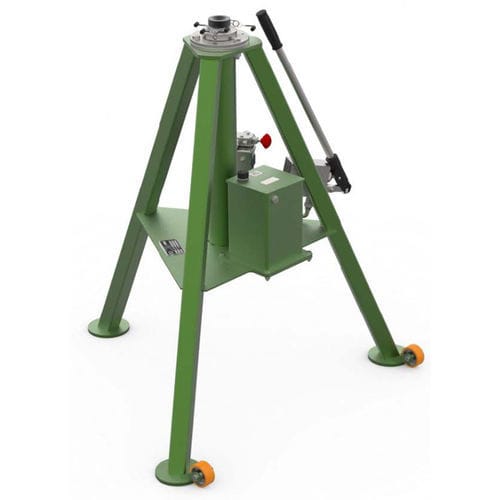

O modelo 4505.04 é um macaco tripé hidráulico de estágio único da série Langa S line, destinado a aeronaves executivas e leves e helicópteros. A arquitetura compacta e modular separa cilindro e quadro para manutenção simplificada, fornecimento rápido de peças sobressalentes e longa vida útil. Cada unidade é testada em bancada na fábrica; todos os modelos são testados lateralmente a 15% da carga vertical.

Aplicabilidade
NOSE | MAIN | TAIL
Hawker Beechcraft 1000; Hawker HS-125 400/800/850/900; Pilatus PC-12

Características padrão

• Bomba hidráulica manual.
• Válvula de alívio hidráulica para sobrecarga e proteção contra expansão do fluido por temperatura.
• Extensão mecânica com travas por parafuso em várias alturas.
• Desmontagem fácil entre cilindro hidráulico e quadro (subconjunto independente) para manutenção.
• Vedações de baixa fricção.
• Porca de segurança acionada manualmente.
• Rodízios heavy-duty para manobrabilidade.
• Tinta resistente Skydroll (cinza padrão); todas as peças não pintadas galvanizadas ou nitruradas para resistência à corrosão.
• Embalagem sobre pallet.
• Dimensões dos encaixes do macaco conforme norma SAE AS8091.
• Marca CE conforme EN12312; ensaio de carga em fábrica a 150% da capacidade nominal.

Opcionais
Cor de pintura especial.

• Caixa fechada de madeira.
• Bomba hidráulica acionada por ar comprimido.
• Capa têxtil para chuva.

Equipamento relacionado
Sistema de alinhamento a laser (P/N: 1851.07).

• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• I-jack — sistema semi-automático de apoio/elevação de aeronaves (P/N: 0677.00).

Especificações técnicas

• Modelo: 4505.04
• Série: Langa S line
• Tipo: Macaco tripé hidráulico de estágio único
• Capacidade nominal: 5 t
• Bomba padrão: Bomba hidráulica manual
• Proteção: Válvula de alívio hidráulica para sobrecarga e expansão do fluido por temperatura
• Extensão: Extensão mecânica com travas por parafuso (várias alturas)
• Projeto: Cilindro e quadro independentes (modular) para fácil desmontagem e manutenção
• Vedações: Vedações de baixa fricção
• Segurança: Porca de segurança acionada manualmente
• Mobilidade: Rodízios heavy-duty
• Tratamento de superfície: Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas
• Embalagem: Sobre pallet
• Dimensões dos encaixes: Conforme norma SAE AS8091
• Normas e testes: Marca CE segundo EN12312; ensaio de carga em fábrica a 150% da capacidade nominal; teste lateral a 15% da carga vertical
• Controlo de qualidade: Cada macaco testado em bancada antes da entrega
