Macaco para helicóptero 4510.01

para aviãohidráulicopneumático

Descrição do produto

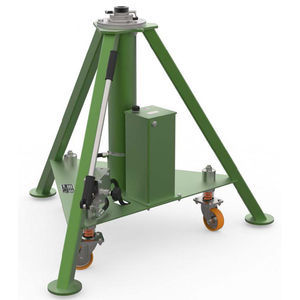

O modelo 4510.01 é um macaco tripé hidráulico monoestágio com capacidade nominal de 10 t da série S line. O projeto modular separa o cilindro da estrutura, simplificando a manutenção e permitindo fornecimento rápido de peças sobressalentes. Indicado para uso repetido em aeronaves executivas, aviões leves e helicópteros. Cada unidade é testada completamente antes da entrega, incluindo teste lateral a 15% da carga vertical e prova de carga de fábrica a 150% da capacidade nominal.

Aplicabilidade
NARIZ | PRINCIPAL | CAUDA
Challenger 350, Challenger 600, Challenger 601, Challenger 604, Challenger 605 (CL605), ERJ120, Hawker 4000 (Horizon), DC9 | Citation 650, Citation VI, Citation III, Citation IV, ERJ120, G150, G280, Hawker Beechcraft 1000, Hawker 4000 (Horizon), Hawker HS-125 400/800/850/900, Learjet 45, Learjet 60, Learjet 70, Learjet 75, Citation 560 XL/XLS, G200 |

Características padrão

• Bomba hidráulica manual de mão.
• Válvula de alívio hidráulica para proteção contra sobrecarga e compensação da expansão interna do fluido devido à temperatura.
• Extensão mecânica com travamentos por parafuso em várias alturas.
• Fácil desmontagem entre cilindro hidráulico e estrutura (subconjuntos modulares independentes) para manutenção.
• Vedações de baixa fricção para reduzir desgaste e vazamentos.
• Porca de segurança acionada manualmente.
• Rodízios giratórios pesados com mola para mobilidade.
• Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas para resistência à corrosão.
• Embalado sobre palete para transporte.
• Dimensões dos soquetes de macaco conforme norma SAE AS8091.
• Marca CE conforme EN12312. Prova de fábrica a 150% da capacidade nominal.

Opcionais

• Cor de pintura especial.
• Caixa fechada de madeira.
• Bomba hidráulica acionada por pneumático.
• Capa têxtil impermeável.

Equipamentos relacionados

• Sistema de alinhamento a laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• I-jack, sistema semi-automático para içamento de aeronaves (P/N: 0677.00).

Especificações técnicas

• Código do modelo: 4510.01.
• Série comercial: S line.
• Tipo: Macaco tripé hidráulico monoestágio.
• Capacidade nominal: 10 t.
• Projeto: Modular; cilindro e estrutura independentes para facilitar manutenção e substituição de peças.
• Testes: Cada macaco testado em bancada; teste lateral a 15% da carga vertical; prova de fábrica a 150% da capacidade nominal.
• Operação: Bomba hidráulica manual padrão; bomba pneumática opcional.
• Segurança: Válvula de alívio hidráulica para proteção contra sobrecarga; porca de segurança acionada manualmente.
• Mobilidade: Rodízios giratórios pesados com mola.
• Proteção contra corrosão: Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas.
• Normas: Soquetes conforme SAE AS8091; marca CE conforme EN12312.
• Embalagem: Fornecido sobre palete.
