Macaco para helicóptero 4512.03

para aviãohidráulicopneumático

Visão geral do produto

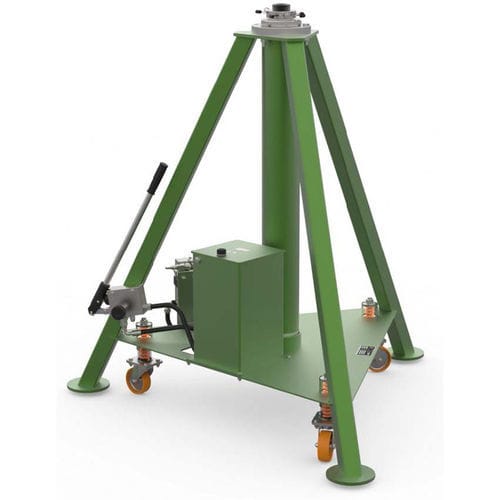

O modelo 4512.03 é um macaco tripé hidráulico de estágio único de 12 t da linha Langa S line. O design compacto e modular separa o cilindro hidráulico da estrutura, simplificando a manutenção e acelerando o fornecimento de peças sobressalentes. Esta solução reduz custos de manutenção e garante muitos anos de serviço em aeronaves executivas, aeronaves leves e helicópteros. Cada macaco é verificado em banco de ensaio e submetido a teste lateral a 15% da carga vertical.

Aplicabilidade
NARIZ | PRINCIPAL | CAUDA
NAMC-YS-11 | D328, NAMC-YS-11, Do 328JET Envoy 3 | NAMC-YS-11, Bae 146-100 / AVRO RJ70, Bae 146-200 / AVRO RJ85, Bae 146-300 / AVRO RJ100, DC9

Características padrão

• Bomba hidráulica manual de acionamento manual.
• Válvula de alívio hidráulica para sobrecarga e proteção contra expansão interna do fluido devido à temperatura.
• Extensão mecânica com travas por parafuso em diferentes alturas.
• Desmontagem fácil entre o cilindro hidráulico e a estrutura (subconjunto independente) para manutenção.
• Vedações de baixa fricção.
• Porca de segurança operada manualmente.
• Rodízios giratórios reforçados com mola para mobilidade.
• Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas para resistência à corrosão.
• Embalagem sobre palete.
• Dimensões do soquete do macaco conforme norma SAE AS8091.
• Marca CE conforme EN12312. Teste de carga em fábrica a 150% da capacidade nominal.

Opcionais

• Cor de pintura especial.
• Caixa fechada de madeira.
• Bomba hidráulica acionada pneumaticamente.
• Cobertura têxtil contra chuva.

Equipamentos relacionados

• Sistema de alinhamento a laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• I-jack: sistema semi-automático de içamento de aeronaves (P/N: 0677.00).

Características / especificações técnicas

• Modelo: 4512.03.
• Denominação comercial: Macaco tripé (hidráulico de estágio único).
• Capacidade nominal: 12 t.
• Tipo: Macaco tripé hidráulico de estágio único.
• Série: Langa S line.
• Design: Compacto, modular; cilindro e estrutura independentes para facilitar manutenção e substituição de peças.
• Operação padrão: Bomba hidráulica manual (bomba pneumática opcional).
• Segurança/proteção: Válvula de alívio hidráulica para sobrecarga e expansão interna do fluido; porca de segurança operada manualmente.
• Mobilidade: Rodízios giratórios reforçados com mola.
• Resistência à corrosão: Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas.
• Normas & testes: Soquetes conforme SAE AS8091; marca CE conforme EN12312; teste de fábrica a 150% da capacidade nominal; teste lateral a 15% da carga vertical.
• Embalagem: Sobre palete (caixa fechada de madeira opcional).
