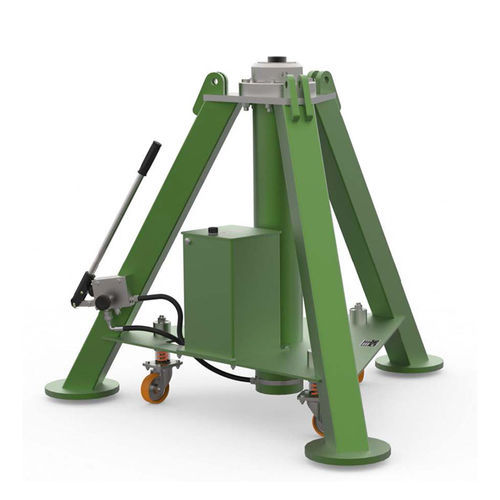

Macaco para helicóptero 4530.01

para aviãohidráulicopneumático

Descrição
O modelo 4530.01 é um macaco tripé hidráulico de estágio único de 30 t, projetado para elevação de aeronaves executivas, aeronaves leves e helicópteros. A linha S apresenta um design compacto e modular com cilindro hidráulico e estrutura independentes, facilitando a manutenção e a disponibilidade de peças; cada unidade é testada em fábrica: ensaio lateral a 15% da carga vertical e ensaio de prova a 150% da capacidade nominal.

Aplicabilidade
NARIZ
B707

PRINCIPAL
G350, G450, G600, G500, GLOBAL 5500, GLOBAL 6500, Gulfstream II, Gulfstream III, Gulfstream IV, Gulfstream IV SP, Gulfstream V, Gulfstream V SP, Challenger 870, Global Express, GLOBAL 5000, GLOBAL 6000, GLOBAL EXPRESS XRS

CAUDA
DC9

Características padrão

• Bomba hidráulica manual de operação manual
• Válvula de alivio hidráulica contra sobrecarga e proteção contra expansão interna do fluido devido à temperatura
• Extensão mecânica por parafuso
• Desmontagem fácil entre cilindro hidráulico e estrutura (subconjunto independente) para manutenção rápida
• Vedações de baixa fricção
• Porcas de segurança operadas manualmente
• Rodízios giratórios reforçados com mola
• Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas para resistência à corrosão
• Embalagem sobre palete
• Dimensões das bases do macaco segundo a norma SAE AS8091
• Marcação CE conforme EN12312; ensaio de prova em fábrica a 150% da capacidade nominal

Opcionais

• Cor de pintura especial
• Caixa fechada de madeira
• Bomba hidráulica acionada por ar (pneumática)
• Capa têxtil para proteção contra chuva

Equipamentos relacionados

• Sistema de alinhamento a laser (P/N: 1851.07)
• Sistema de pesagem integrado nos macacos (P/N: 1898.00)
• I-jack, sistema semi-automático para elevação de aeronaves (P/N: 0677.00)

Especificações técnicas

• Código do modelo: 4530.01
• Denominação / série: S line
• Capacidade nominal: 30 t (toneladas)
• Tipo: Macaco tripé hidráulico de estágio único
• Bomba: Bomba hidráulica manual (opção: bomba pneumática disponível)
• Segurança: Válvula de alívio hidráulica contra sobrecarga; porcas de segurança manuais
• Construção: Design modular com cilindro e estrutura independentes para facilitar a manutenção
• Vedações: Vedações de baixa fricção
• Mobilidade: Rodízios giratórios reforçados com mola
• Acabamento: Tinta resistente Skydroll (cinza padrão); peças não pintadas galvanizadas ou nitruradas
• Embalagem: Fornecido embalado sobre palete (opção: caixa fechada de madeira)
• Bases do macaco: Dimensões conforme norma SAE AS8091
• Marcação e testes: Marcação CE (EN12312); ensaio em fábrica a 150% da capacidade nominal; ensaio lateral a 15% da carga vertical
• Uso previsto: Para aeronaves executivas, aeronaves leves e helicópteros
