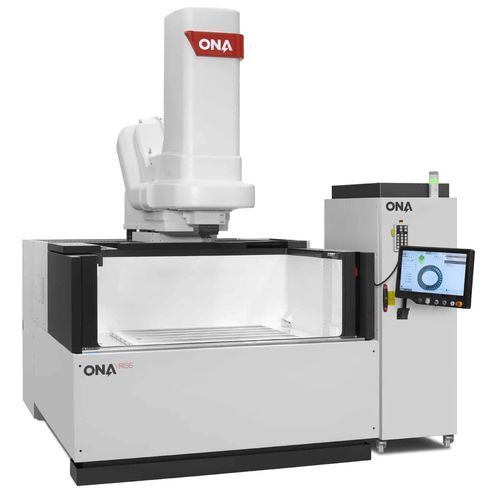

Senk-EDM IRIS 6+

Überblick
Die ONA IRIS 6+ ist eine Senkerodiermaschine mit fortschrittlicher Konnektivität und Digitalisierung. Sie integriert einen 100% digitalen Generator und eine Grafikengine zur Simulation und Projektkonversion, was eine präzise Prozesssteuerung und geringere Nachbearbeitungen ermöglicht.

Hauptmerkmale

• 100% digitaler Generator, vollständig konfigurier‑ und programmierbar.
• Hohe Konnektivität und digitale Simulation über eine Grafikengine zur Minimierung von Fehlern.
• Generatorintensität bis zu 400 A für leistungsstarke Erosionsarbeiten.
• Optimierter Erosionsprozess zur Reduzierung des Elektrodenverschleißes und Anpassung an Entladebedingungen.

Technische Tabelle (ausgewählte Angaben)

• X-Achsen-Hub (Einzelachse): 1.000 mm — 39.37 in
• Y-Achsen-Hub: 800 mm — 31.5 in
• Verfahrweg des Elektrodenhalters: 500 mm — 19.7 in
• Max. Abstand zwischen Tisch und Kopf: 800 mm — 31.49 in
• Innere Arbeitsbehälter-Abmessungen (L x B x H): 1.700 x 1.150 x 600 mm — 66.93 x 45.28 x 23.62 in
• Arbeitstisch-Abmessung: 1.200 x 800 mm — 47.24 x 31.49 in
• Zulässiges Gewicht auf dem Tisch: 4.000 kg — 8.820 Ibs
• Typ des Arbeitsbehälters: Klapptür
• Max. Elektrodengewicht: 300 kg — 440 Ibs
• Minimale Rauheit: 0,08–0,1 µm Ra
• Generatorintensitätsoptionen: 100 / 200 / 400 A

Vorteile der ONA IRIS Technologie

• Vollständig digitaler, programmierbarer Generator mit bis zu 30 einstellbaren Funkenparametern.
• Elektrodenersparnis: Verschleiß um bis zu 500% reduziert durch Generatoroptimierung.
• Bis zu 30 konfigurierbare Parameter zur Feinabstimmung des Funkens je nach Material und Bedingungen.
• Generator ca. 30% leistungsstärker als marktübliche Geräte, erreichbar bis zu 400 A.
• Steuerung mit bis zu 8 interpolierenden Achsen und volumetrischer Kompensation über den gesamten Arbeitsraum.

Technische Spezifikationen

• Modellname: ONA IRIS 6+
• Maschinentyp: Senkerodiermaschine (sinking EDM)
• X-Achsen-Hub (Einzelachse): 1.000 mm
• Y-Achsen-Hub: 800 mm
• Elektrodenhalter-Verfahrweg: 500 mm
• Max. Abstand Tisch-Kopf: 800 mm
• Innere Abmessungen Arbeitsbehälter (L x B x H): 1.700 x 1.150 x 600 mm
• Arbeitstisch-Abmessung: 1.200 x 800 mm
• Zulässiges Gewicht auf Tisch: 4.000 kg
• Typ des Arbeitsbehälters: Klapptür
• Max. Elektrodengewicht: 300 kg
• Oberflächenfinish (minimale Rauheit): 0,08–0,1 µm Ra
• Generatorintensitätsoptionen: 100 / 200 / 400 A
• Digitaler Generator: konfigurierbar, programmierbar, bis zu 30 einstellbare Funkenparameter
• Steuerung: bis zu 8 interpolierende Achsen mit volumetrischer Kompensation
