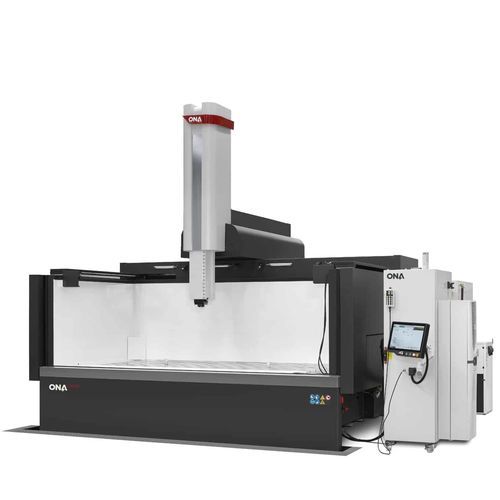

Senk-EDM IRIS 10

Produktübersicht
Die ONA IRIS 10 ist eine Senkerodiermaschine (sinker EDM) für große Werkstücke und hochintensive Erosionsprozesse. Die integrierte Konnektivität und leistungsfähige grafische Simulation ermöglichen Prozessvalidierung und Fehlerreduktion vor der Bearbeitung.

Vorteile der ONA IRIS Technologie

• Hochsteife mechanische Struktur aus stabilisierter, feinkörniger Gusseisenlegierung mit Graphit, trägt Werkstücke bis 25.000 kg.
• Verstärkte C-Achse für stabile Erosion mit Elektroden hoher Trägheitsmomente (ca. 12.000 kg/cm²).
• Direkte Positionsmessung durch Linearmaßstäbe mit 0,1 µm Auflösung für präzise Positionierung.
• Leistungsstarker Generator (bis zu 30 % leistungsfähiger als marktübliche Geräte), bis 400 A für intensive Erosion.
• Fortschrittliche Steuerung: bis zu 8 simultan interpolierende Achsen und volumetrische Kompensation im gesamten Arbeitsraum.

Spezifikationen (Tabelle)
X-Achsenhub (einzeln): 3000 mm — 118,11 in
Y-Achsenhub: 1000 / 1500 mm — 39,37 / 59,05 in
Z-Achsenhub: 800 / 1000 mm — 31,50 / 39,37 in
Max. Abstand Tisch–Kopf: 1200 mm — 47,24 in
Innenmaße Arbeitsbehälter (L×B×H): 4000 mm × 2000 mm × 1250 mm — 157,48 in × 78,74 in × 49,21 in
Arbeitsflächendimension: 3200 × 1600 mm — 125,98 × 62,99 in
Zulässiges Gewicht auf dem Tisch: 25.000 kg — 55.116 lbs
Typ des Arbeitsbehälters: Drop door
Max. Elektrodengewicht: 300 kg — 440 lbs
Generatorintensität: 100 | 200 | 400 A

Anwendungen und Einsatz
Geeignet für großformatige Senkerodierarbeiten und schwere Bauteile bis 25 Tonnen. Entwickelt für vernetzte, simulationsgesteuerte Workflows und Branchen, die homogene Oberflächen und Großteilbearbeitung benötigen: Werkzeugbau, Luftfahrt, Automobil und Schwermaschinenbau.

Technische Merkmale / Spezifikationen

• Modell: ONA IRIS 10
• X-Achsenhub (einzeln): 3000 mm
• Y-Achsenhub: 1000 / 1500 mm
• Z-Achsenhub: 800 / 1000 mm
• Max. Abstand Tisch–Kopf: 1200 mm
• Innenmaße Arbeitsbehälter: L 4000 mm; B 2000 mm; H 1250 mm
• Arbeitsflächendimension: 3200 × 1600 mm
• Zulässiges Gewicht auf dem Tisch: 25.000 kg (≈ 55.116 lbs)
• Typ des Arbeitsbehälters: Drop door
• Max. Elektrodengewicht: 300 kg (≈ 440 lbs)
• Generatorintensitätsoptionen: 100 A, 200 A, 400 A
• Positionsrückmeldung: Linearmaßstäbe mit 0,1 µm Auflösung
• Steuerung: Bis zu 8 simultan interpolierende Achsen mit volumetrischer Kompensation
