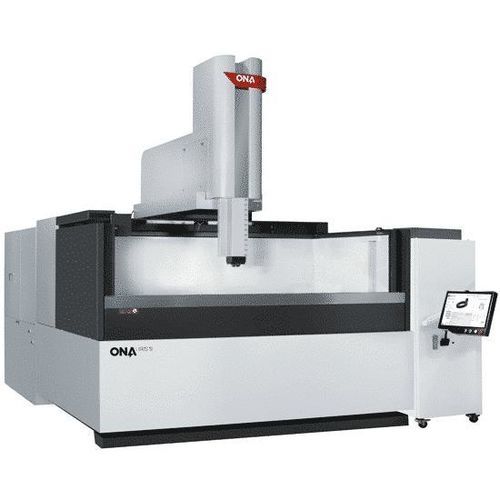

Senk-EDM IRIS 9

Produktübersicht
Ein neues Niveau an Konnektivität und Digitalisierung, das die Simulation beliebiger Projekte ermöglicht und das Fehlerpotenzial durch seine leistungsfähige Grafikengine reduziert, die Ihre Anforderungen in präzise, rentable und erfolgreiche Ergebnisse überführt. Verbinden. Simulieren. Gewinnen.

Vorteile der ONA IRIS Technologie

• Hochsteife mechanische Struktur aus stabilisierter Feinblattsguss-eisenlegierung mit Graphitzugabe, die Werkstücke bis zu 25.000 kg zulässt.
• Verstärkte C-Achse für Stabilität beim Erodieren mit Elektroden mit hohem Trägheitsmoment (ca. 12.000 kg/cm2).
• Direkte Positionsmessung mittels Längenmessstäben mit 0,1 µm Auflösung.
• Einzigartige technologische Innovation: Generator 30 % leistungsstärker als der Markt, erreichbar bis zu 400 A.
• Leistungsfähige Steuerung mit bis zu 8 gleichzeitig interpolierenden Achsen und volumetrischer Kompensation über den gesamten Arbeitsraum.

Technische Daten (Tabelle)
X-Achsen-Verfahrweg (einzeln): 2.000 mm / 78,74 in
Y-Achsen-Verfahrweg: 1.200 mm / 47,24 in
Z-Achsen-Verfahrweg: 800 mm / 31,49 in
Max. Abstand Tisch–Kopf: 1.200 mm / 47,24 in
Innenmaße Arbeitswanne - Länge: 2.800 mm / 110,24 in
Innenmaße Arbeitswanne - Breite: 1.700 mm / 66,92 in
Innenmaße Arbeitswanne - Höhe: 1.000 mm / 39,37 in
Arbeitsmaschinentisch Abmessung: 2.200 x 1.200 mm / 86,61 x 39,37 in
Zulässiges Gewicht auf dem Tisch: 20.000 kg / 44.093 lbs
Art der Arbeitswanne: Klapptür
Maximales Elektrodengewicht: 300 kg / 440 lbs
Generatorintensität: 100 | 200 | 400 A

Zusätzliche Produktinformationen
Entwickelt für maximale Leistung bei sehr großen Bauteilen (die Maschinenfamilie unterstützt Werkstücke mit erheblicher Masse). Beinhaltet erweiterte Konnektivitäts- und Digitalisierungsfunktionen zur Projektsimulation und Verringerung des Fehlerrisikos. Hohe mechanische Steifigkeit und leistungsstarker Generator machen die Maschine geeignet für schwere EDM-Anwendungen, die Stabilität und hohe Stromstärken erfordern.

Merkmale / technische Spezifikationen

• Modell: ONA IRIS 9
• X-Achsen-Verfahrweg (einzeln): 2.000 mm
• Y-Achsen-Verfahrweg: 1.200 mm
• Z-Achsen-Verfahrweg: 800 mm
• Maximaler Abstand Tisch–Kopf: 1.200 mm
• Innenmaße Arbeitswanne (L x B x H): 2.800 x 1.700 x 1.000 mm
• Abmessung Arbeitstisch: 2.200 x 1.200 mm
• Zulässiges Gewicht auf dem Tisch: 20.000 kg
• Erlaubte Werkstückmasse (Angabe Maschinenfamilie): bis zu 25.000 kg
• Art der Arbeitswanne: Klapptür
• Maximales Elektrodengewicht: 300 kg
• Generatorintensitätsoptionen: 100 / 200 / 400 A (Generator bis zu 30 % leistungsstärker vs. Markt)
• Positionsmessung: Längenmessstäbe, 0,1 µm Auflösung
• Steuerung: Bis zu 8 gleichzeitig interpolierende Achsen und volumetrische Kompensation über den gesamten Arbeitsraum
