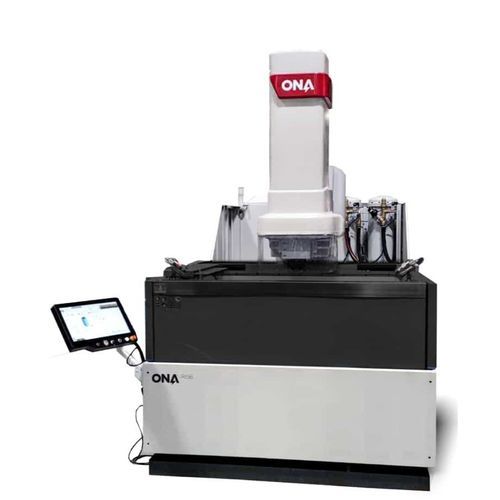

Senk-EDM IRIS 6+ LEAN

Übersicht
Die ONA IRIS 6+ LEAN ist eine Senkerodiermaschine für digital vernetzte Produktionsumgebungen. Sie integriert einen 100% digitalen, konfigurierbaren Generator (100/200/400 A) und eine leistungsfähige Grafik-Engine zur Projekt-Simulation und Fehlerminimierung bei kompakter Frontfläche von 2.100 mm.

Hauptmerkmale

• 100% digitaler, vollständig konfigurierbarer und programmierbarer Generator.
• Generatorstärken: 100 | 200 | 400 A für anspruchsvolle EDM-Anwendungen.
• Deutliche Einsparungen beim Elektrodenverschleiß (berichtet bis zu 500% Verbesserung bei optimierten Parametern).
• Vollständige digitale Funkeneinstellung mit bis zu 30 einstellbaren Parametern zur Prozessoptimierung.
• Steuerung mit bis zu 8 simultan interpolierenden Achsen und volumetrischer Kompensation über den gesamten Arbeitsbereich.
• Hohe Konnektivität und Simulationsfunktionen zur Reduzierung von Einrichtfehlern und Optimierung der Produktion.

Vorteile der ONA IRIS Technologie

• Voll konfigurierbarer Digitalgenerator passt die Erosion an die aktuellen Entladungsbedingungen an.
• Reduzierter Elektrodenverbrauch und längere Werkzeugstandzeiten durch optimierte Erosionsstrategien.
• Präzise Funkparametrierung (bis zu 30 Parameter) für bessere Oberflächenqualität und Wiederholbarkeit.
• Generatorleistung bis 400 A, bis zu 30% mehr Spitzenleistung im Vergleich zu typischen Marktlösungen.
• Fortgeschrittene volumetrische Kompensation und Multi-Achsen-Interpolation für konstante Genauigkeit bei großen Werkstücken.

Spezifikationen
X-Achsen-Verfahrweg (einzeln) | 1.000 mm | 39.37 in
Y-Achsen-Verfahrweg | 800 mm | 31.5 in
Verfahrweg des Elektrodenhalters | 500 mm | 19.7 in
Max. Abstand Tisch–Kopf | 800 mm | 31.49 in

Innenmaße Arbeitswanne
Länge | 1.700 mm | 66.93 in
Breite | 1.250 mm | 49.21 in
Höhe | 600 mm | 23.62 in

Maschinentisch Abmessung | 1.200 x 800 mm | 47.24 x 31.49 in
Zulässiges Tischgewicht | 4.000 kg | 8.820 Ibs
Typ der Arbeitswanne | Klapptür
Maximales Elektrodengewicht | 300 kg | 440 Ibs
Minimale Rauheit | 0,08 – 0,1 µm Ra
Generatorintensität | 100 | 200 | 400 A

Anwendungen / Hinweise
Maschine für Senkerodier-Anwendungen, bei denen Konnektivität, Simulation und digitale Steuerung Rüstzeiten verkürzen und Fehler reduzieren. Besonders geeignet für Formen- und Werkzeugbau sowie die Fertigung präziser Bauteile mit Fokus auf Elektrodeneinsparung und hoher Generatorleistung.

Technische Daten

• Modell: ONA IRIS 6+ LEAN
• Generator: 100% digital — konfigurierbar und programmierbar (100 / 200 / 400 A)
• X-Verfahrweg (einzeln): 1.000 mm
• Y-Verfahrweg: 800 mm
• Verfahrweg Elektrodenhalter: 500 mm
• Max. Abstand Tisch–Kopf: 800 mm
• Innenmaße Arbeitswanne (L x B x H): 1.700 x 1.250 x 600 mm
• Maschinentisch Abmessung: 1.200 x 800 mm
• Zulässiges Tischgewicht: 4.000 kg
• Maximales Elektrodengewicht: 300 kg
• Typ der Arbeitswanne: Klapptür
• Minimale Rauheit: 0,08 – 0,1 µm Ra
• Steuerung: Bis zu 8 interpolierende Achsen, volumetrische Kompensation über den Arbeitsbereich
• Kernvorteile: Elektrodenverschleiß-Reduktion, erweiterte Funkparametrisierung (bis zu 30 Parameter), hohe Generatorleistung und umfangreiche Konnektivität/Digitalisierung
