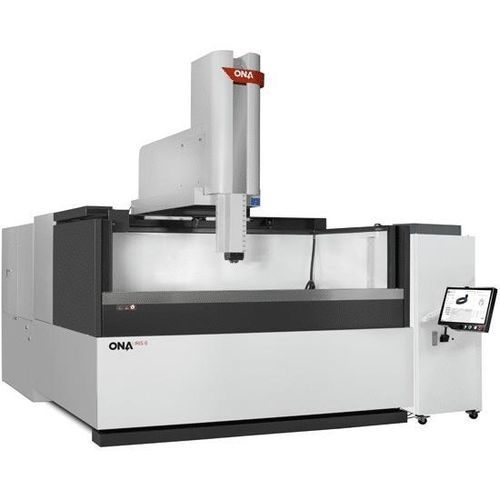

Senk-EDM IRIS 8

Übersicht
Ein neues Niveau der Konnektivität und Digitalisierung, das die Simulation beliebiger Projekte ermöglicht und das Fehlerrisiko durch eine leistungsstarke Grafik-Engine reduziert, die Anforderungen in präzise, rentable und reproduzierbare Ergebnisse umsetzt. Entwickelt für schwere Werkstücke und komplexe Erosionsaufgaben. Verbinden. Simulieren. Gewinnen.

Vorteile der ONA IRIS Technologie

• Hochsteife mechanische Struktur aus stabilisierter, feinkörniger Gusseisenlegierung mit Graphit, zulässig für Werkstücke bis 25.000 kg.
• Verstärkte C-Achse für stabile Erosion mit Elektroden mit hohem Trägheitsmoment (ca. 12.000 kg/cm2).
• Direkte Positionsmessung mittels Linearmaßstäben mit 0,1 µm Auflösung für hohe Positionsgenauigkeit.
• Technologische Innovation: Generator 30 % leistungsstärker als marktübliche Geräte, bis zu 400 A.
• Leistungsfähige Steuerung mit bis zu 8 simultan interpolierenden Achsen und volumetrischer Kompensation im gesamten Arbeitsbereich.

Spezifikationen (laut Produktdaten)

• X-Achsenhub (einzeln): 2.000 mm — 78.74 in
• Y-Achsenhub: 750 / 1.000 mm — 29.53 in
• Z-Achsenhub: 650 / 800 mm — 25.59 in
• Max. Abstand zwischen Tisch und Kopf: 1.200 mm — 47.24 in
• Innenmaße Behälter (L×B×H): 2.800 × 1.500 × 1.000 mm — 110.24 × 59.05 × 39.37 in
• Aufmaß Tisch: 2.200 × 1.000 mm — 86.61 × 39.37 in
• Zulässiges Gewicht auf dem Tisch: 20.000 kg — 44.093 lbs
• Art des Arbeitsbehälters: Klapptür (Drop door)
• Max. Elektrodengewicht: 300 kg — 660 lbs
• Generatorintensität: 100 | 200 | 400 A

Technische Merkmale

• Modell: ONA IRIS 8
• Geeignet für Bauteile bis 25.000 kg
• X-Achsenhub (einzeln): 2.000 mm
• Y-Achsenhub: 750 / 1.000 mm
• Z-Achsenhub: 650 / 800 mm
• Max. Abstand Tisch‑Kopf: 1.200 mm
• Innenmaße Behälter (L×B×H): 2.800 × 1.500 × 1.000 mm
• Aufmaß Tisch: 2.200 × 1.000 mm
• Zulässige Tischlast: 20.000 kg
• Max. Elektrodengewicht: 300 kg
• Generatoroptionen: 100, 200, 400 A
• Art des Behälters: Klapptür (Drop door)
• Direkte Positionsmessung mit Linearmaßstäben, 0,1 µm Auflösung
• Steuerung: bis zu 8 simultan interpolierende Achsen und volumetrische Kompensation im Arbeitsbereich
