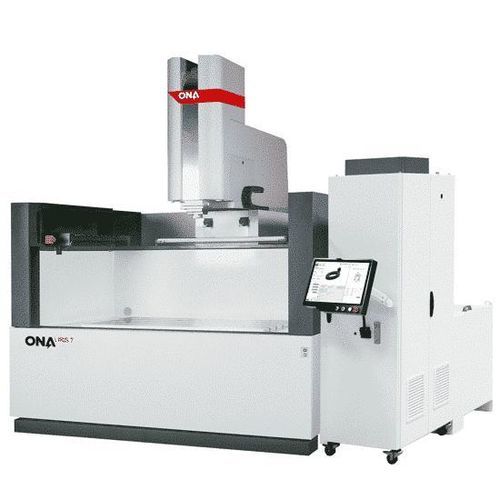

Senk-EDM IRIS 7

Übersicht
Modulare Senkerodiermaschine für schwere Werkstücke und präzise Oberflächenbearbeitung. Vernetzung und Digitalisierung ermöglichen Projekt-Simulationen und verringern Fehler durch eine grafische Engine, die Anforderungen in exakte Bearbeitungsstrategien übersetzt. Sehr starre Struktur aus stabilisierter feinkörniger Grauguss-Legierung mit Graphit, verstärkte C-Achse für Elektroden mit hohem Trägheitsmoment, Direktpositionsmessung über Linearmaße (0,1 µm) und Generatoroptionen bis 400 A. Die Steuerung unterstützt bis zu 8 gleichzeitig interpolierende Achsen und volumetrische Kompensation über den gesamten Arbeitsraum.

Vorteile

• Starre Grauguss-Graphit-Struktur für Bauteile bis 25.000 kg.
• Verstärkte C-Achse für stabile Erosion mit Elektroden hohen Trägheitsmoments (~12.000 kg/cm2).
• Direkte Positionsrückführung per Linearmaße, Auflösung 0,1 µm, für hohe geometrische Genauigkeit.
• Leistungsstarke Generatorentechnologie (Optionen bis 400 A) für erhöhte Erosionsleistung.
• Fortschrittliche CNC: Bis zu 8 interpolierende Achsen und volumetrische Kompensation für komplexe, präzise Konturen.

Wichtige Maschinendaten (aus der Spezifikationstabelle)
X-Verfahrweg (einzeln): 1.500 mm (59.05 in)
Y-Verfahrweg: 700/1.000 mm (29.53 / 39.37 in)
Z-Verfahrweg: 650/800 mm (25.59 / 31.50 in)
Max. Abstand Tisch–Kopf: 1.200 mm (47.24 in)
Innenmaße Arbeitsbehälter: Länge 2.300 mm (90.55 in) · Breite 1.500 mm (59.05 in) · Höhe 1.000 mm (39.37 in)
Maße Arbeitstisch: 1.700 x 1.000 mm (66.92 x 39.37 in)
Zulässiges Gewicht auf dem Tisch: 15.000 kg (33070 Ibs)
Typ des Arbeitsbehälters: Absenkbare Tür (Drop door)
Max. Elektrodengewicht: 300 kg (440 Ibs)
Generatorintensität: 100 | 200 | 400 A

Technische Daten

• Modellname: ONA IRIS 7
• Maschinenfamilie: Senkerodieren (modular)
• X-Verfahrweg (einzeln): 1.500 mm
• Y-Verfahrweg: 700 / 1.000 mm
• Z-Verfahrweg: 650 / 800 mm
• Max. Abstand Tisch–Kopf: 1.200 mm
• Arbeitsbehälter innen (L x B x H): 2.300 x 1.500 x 1.000 mm
• Arbeitstisch: 1.700 x 1.000 mm
• Zulässige Tischlast: 15.000 kg
• Max. Elektrodengewicht: 300 kg
• Typ des Behälters: Absenkbare Tür
• Generatorintensitätsoptionen: 100 A, 200 A, 400 A
• Positionsrückmeldung: Linearmaße, 0,1 µm Auflösung
• Strukturmaterial: Stabilisiertes feinkörniges Graugussgemisch mit Graphit
• C-Achse: Verstärkt für Elektroden mit hohem Trägheitsmoment (~12.000 kg/cm2)
• Steuerungsfunktionen: Bis zu 8 interpolierende Achsen und volumetrische Kompensation über den gesamten Arbeitsraum
