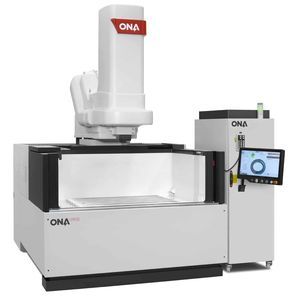

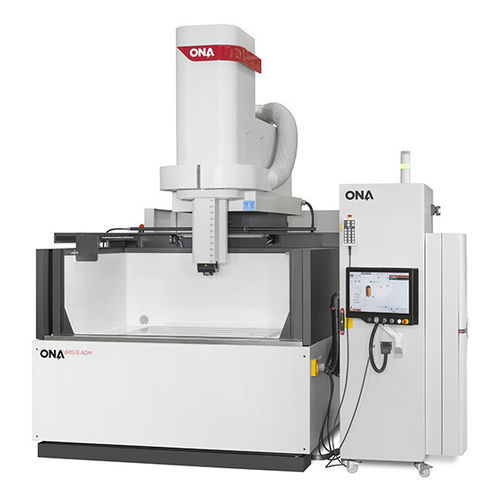

Senk-EDM IRIS 6 A0M

Übersicht
Vollständig vernetzte Senkerodiermaschine (EDM) mit leistungsfähigem Grafik-Engine zur präzisen Projektsimulation und Minimierung von Fehlerquellen. Ermöglicht simulationsbasierte Prozessplanung zur Umsetzung von Konstruktionen in reproduzierbare Bearbeitungsstrategien.

Technische Daten (Tabelle)
X-Achsen-Hub (einzeln): 1.000 mm — 39,37 in
Y-Achsen-Hub: 750 mm — 29,53 in
Hub des Elektrodenhalters: 650 mm — 25,59 in
Max. Abstand zwischen Tisch und Kopf: 1.000 mm — 39,37 in
Innenmaße des Arbeitstanks — Länge: 1.800 mm — 70,87 in
Innenmaße des Arbeitstanks — Breite: 1.300 mm — 51,18 in
Innenmaße des Arbeitstanks — Höhe: 700 mm — 27,56 in
Maschinentisch Abmessung: 1.200 x 1.000 mm — 47,24 x 39,37 in
Zulässiges Gewicht auf dem Tisch: 5.000 kg — 11.023 lb
Typ des Arbeitstanks: Fest
Max. Elektrodengewicht: 300 kg — 661 lb
Minimale Rauheit: 0,08–0,1 µm Ra
Generatorstärke: 100|200|400 A

Vorteile

• Vollständig digitaler, programmierbarer Generator, konfigurierbar auf Verfahrensanforderungen.
• Reduzierter Elektrodenverschleiß und -verbrauch (bis zu 500 %) durch optimierte Entladungssteuerung.
• Vollständige digitale Einstellung des Funkens mit bis zu 30 parametrierbaren Parametern zur Prozessoptimierung.
• Innovative Generatorentechnologie mit ca. 30 % mehr Leistung gegenüber Standardgeräten, bis zu 400 A.
• Fortschrittliche Steuerung mit bis zu 8 simultan interpolierenden Achsen und volumetrischer Kompensation über den gesamten Arbeitsbereich.

Eigenschaften / technische Spezifikationen

• X-Achsen-Hub (einzeln): 1.000 mm
• Y-Achsen-Hub: 750 mm
• Hub des Elektrodenhalters: 650 mm
• Max. Abstand zwischen Tisch und Kopf: 1.000 mm
• Innenmaße des Arbeitstanks — Länge: 1.800 mm
• Innenmaße des Arbeitstanks — Breite: 1.300 mm
• Innenmaße des Arbeitstanks — Höhe: 700 mm
• Maschinentisch Abmessung: 1.200 x 1.000 mm
• Zulässiges Gewicht auf dem Tisch: 5.000 kg
• Typ des Arbeitstanks: Fest
• Max. Elektrodengewicht: 300 kg
• Minimale Rauheit: 0,08–0,1 µm Ra
• Generatorstärke: 100|200|400 A
