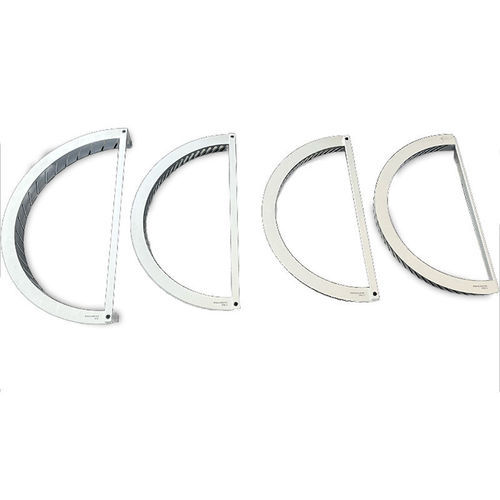

Outil de maintenance moteur 856A1391G02

L'outil de support VSV 856A1391G02 est un outil de maintenance hautement spécialisé, conçu avec précision et exclusivement pour les moteurs de la série CFM56. Il est utilisé par les techniciens des moteurs aéronautiques pour faciliter l'installation, l'alignement et le retrait précis des supports de l'aube de stator variable (VSV) situés dans la section du compresseur haute pression (HPC). Précision et sécurité dans la maintenance des moteurs Le système VSV est essentiel pour optimiser le flux d'air dans le cœur du moteur et éviter que le moteur ne cale lorsque les réglages de puissance varient. Les mécanismes d'actionnement et les supports fonctionnent avec une extrême précision ; même des désalignements mineurs au cours de l'assemblage peuvent provoquer un grippage mécanique, une usure excessive des bagues ou des angles d'aube asymétriques. L'outil 856A1391G02 assure un alignement géométrique parfait des supports VSV. En assurant un montage sûr et précis, il élimine le risque de distorsion des composants, garantissant un mouvement fluide de l'ensemble de l'anneau d'actionnement et un fonctionnement sûr du moteur avec un rendement thermodynamique optimal. Principales caractéristiques et avantages - Compatibilité dédiée au CFM56 : Usiné sur mesure pour correspondre aux tolérances dimensionnelles exactes du carter du compresseur CFM56 et de l'architecture de support du VSV. - Empêche le grippage mécanique : Garantit un alignement précis des supports, réduisant les frottements dans la tringlerie du VSV et évitant les codes d'erreur coûteux du FADEC. - Durabilité de qualité aérospatiale : Construit à partir d'alliages à haute résistance pour supporter les exigences rigoureuses des démontages et des reconstructions dans les ateliers de moteurs. - Améliore l'efficacité de l'atelier : Rationalise les procédures complexes de montage et d'entretien des compresseurs, réduisant ainsi considérablement les délais d'exécution lors des révisions de moteurs.
