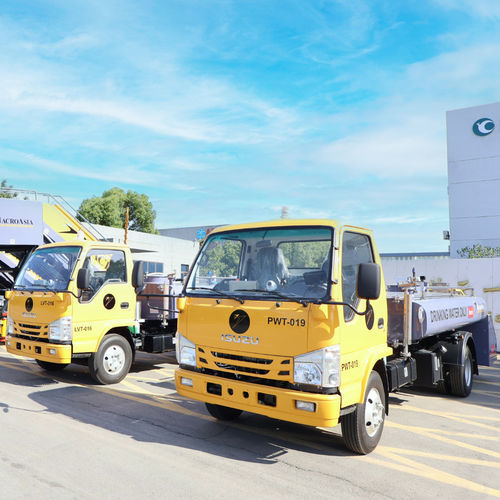

自走式飲料水トラック JSTY5070GQS

流量計付ボート付空港用

概要
JSTY5070GQS 航空機給水トラックは、航空機に飲料水を供給するための地上支援車両で、改造された Qingling QL1070A5KAY シャーシをベースに製作されています。後部昇降プラットフォーム（夜間作業灯付）、淡水タンク 4 m³（4000 L）、耐食性ステンレス製ポンプを備えます。キャブ：フラットヘッド、1列、2ドア、乗員2名。駆動方式：4×2。給水流量 ≧150 L/min、給水圧力 0.25–0.40 MPa。プラットフォーム昇降範囲：400–3000 mm、最大積載量：200 kg。車両最高速度：80 km/h、最大運転速度：50 km/h。

適合規格

• MH/T6014-1999 航空機用ウォーターカー
• AHM970 航空機給水車機能仕様
• CCAR-331SB-R1 中国民間航空局 命令第170号
• CCAR-140 中国民間航空局 命令第191号

主な特徴

• モデル：JSTY5070GQS、改造シャーシ Qingling QL1070A5KAY ベース
• 夜間作業灯付き後部昇降プラットフォーム
• 淡水タンク容量：4 m³（4000 L）
• 給水流量：≧150 L/min、給水圧力：0.25–0.40 MPa
• ウォーターポンプ：耐食性ステンレス製
• キャブ：フラットヘッド、1列、2ドア；駆動 4×2
• プラットフォーム昇降高 400–3000 mm、最大荷重 200 kg

寸法と性能
全長 (mm)：7265
全幅 (mm)：2140
全高 (mm)：2295
ホイールベース (mm)：3815
前/後トレッド (mm)：1504/1425
フロントサスペンション (mm)：1010
リアサスペンション (mm)：2440
浄水室容量 (L)：4000
アプローチ/ディパーチャー角 (°)：22 / 6
最低地上高 (mm)：200
旋回円直径 (mm)：17000
車両重量 (kg)：4160
最高速度 (km/h)：80
最大運転速度 (km/h)：50
給水流量 (L/min)：≧150
給水圧力 (MPa)：0.25–0.40
ウォーターポンプ材質：耐食性ステンレス鋼

用途
航空機への飲料水補給および、所定の流量と圧力での給水や後部昇降プラットフォームを必要とする空港地上支援業務（夜間作業を含む）向けに設計されています。

特長 / 技術仕様

• 型式：JSTY5070GQS
• 商用名称：航空機給水トラック（ディーゼル）
• ベースシャーシ：Qingling QL1070A5KAY（改造）
• キャビン：フラットヘッド、1列、2ドア、乗員2名
• 駆動方式：4×2
• 淡水タンク容量：4 m³（4000 L）
• 給水流量：≧150 L/min
• 給水圧力：0.25–0.40 MPa
• ウォーターポンプ：耐食性ステンレス製
• プラットフォーム昇降高：400–3000 mm、最大積載量：200 kg
• 寸法（L×W×H mm）：7265 × 2140 × 2295
• ホイールベース：3815 mm（前/後分割：1504 / 1425 mm）
• 最低地上高：200 mm
• 旋回半径：17000 mm
• 車両重量（空車）：4160 kg
• 最高速度：80 km/h；最大運転速度：50 km/h
