空港用ケータリングトラック WTJ5160JSP

Product summary

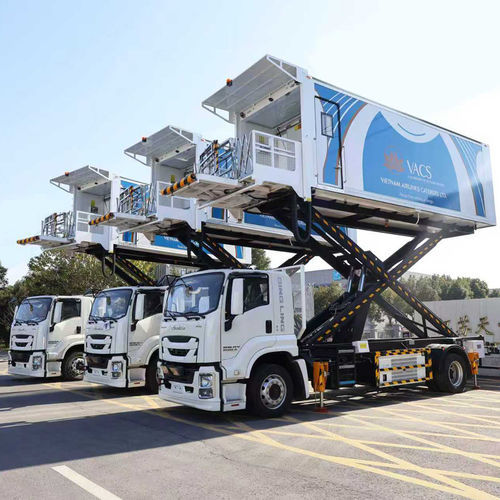

WTJ5160JSPは、改造されたQingling QL1180XQFRYシャーシをベースとした航空機用ケータリングトラックです。ギャレー（ケータリングユニット）の搭降載および機体ドアでの作業を想定して設計され、固定前方プラットフォームと伸縮および左右調整機能を持つ可動前方プラットフォームを備えます。地上支援に求められる特性として、低重心、良好な安定性、安全で扱いやすい操作性、保守性に配慮した設計が挙げられます。多くの機種に対応（機種によってはA380は除外）。

適用機種

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• B737MAX
• DC8
• IL-18
• IL-62
• MD11
• MD80

主な技術パラメータ（表）
serial - Project Name - Specific parameters - Part Name - Model
1 - Chassis - Qingling Automobile Co., LTD QL1180XQFRY - gearbox - MLD-6Q
2 - Engine - Qingling Isuzu (Chongqing) Engine Co., LTD. 6HK1-TCL - Force extractor - KRT350R002
3 - Engine emission - GB 17691-2005 National V - Oil pump - CBN-F63-BGHL
4 - Transmission - MLD-6Q - chassis - QL1180XOFRY
5 - Platform working height mm - 2650 ~ 6200 - engine - 6HK1-TCL
6 - Body load rating kg - 5500 - Steering shaft - F063
7 - Platform left and right adjustment range mm - 0 ~ 700 - Drive shaft - R130
8 - Platform expansion adjustment range mm - 0 ~ 600 - Tyre - 9.00-20 16PR
9 - Fixed platform size (mm) - 1900 x 2265 - Lift cylinder - D160/145-1070
10 - Mobile platform dimension (mm) - 830 x 1200 - Front leg cylinder - D90/63-290
11 - Body size (L×W×H) (mm) - 7500 * 2500 * 2400 - Rear leg cylinder - D90/63-290
12 - Total front platform load kg - 2000 - Front platform moving cylinder - D40/30-700
13 - Fixed platform rated load kg - 1400 - Front platform telescopic cylinder - D40/30-600
14 - Mobile platform load rating kg - 600 - Electric emergency pump - 800601632
15 - Chassis lifting speed mm/s - 80-150 - Manual emergency miscellaneous - PMO 50-s
16 - Wheelbase mm - 5550
17 - Departure Angle - 9.5°
18 - Minimum ground clearance mm - 215
19 - Overall dimension (L×W×H) mm - 10400 * 2500 * 3800
20 - Maintenance weight kg - 12300

特長 / 仕様

• 型式：WTJ5160JSP
• シャーシ：Qingling Automobile Co., LTD QL1180XQFRY
• エンジン：Qingling Isuzu 6HK1-TCL
• 排出規格：GB 17691-2005 National V
• 変速機／トランスミッション：MLD-6Q
• プラットフォーム作業高：2650～6200 mm
• 車体許容荷重：5500 kg
• 固定プラットフォーム定格荷重：1400 kg、前方合計荷重：2000 kg、移動プラットフォーム荷重：600 kg
• プラットフォーム左右調整：0～700 mm、伸縮範囲：0～600 mm
• 固定プラットフォーム寸法（L×W）：1900×2265 mm、移動プラットフォーム：830×1200 mm
• 外形寸法：10400×2500×3800 mm、整備重量：12300 kg
• ホイールベース：5550 mm、最低地上高：215 mm、出発角：9.5°
• タイヤ：9.00-20 16PR、主要部品：D160/145-1070、D90/63-290、D40/30-700、D40/30-600、電動非常用ポンプ：800601632
