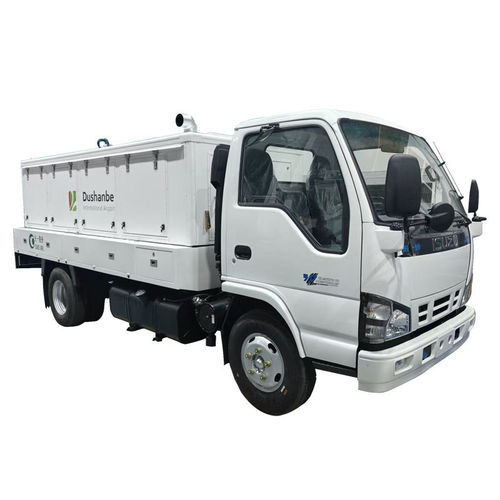

ディーゼル地上動力設備 TY-GPU series

移動式車載滑走路用

製品説明
本機は航空機用の車載地上電源装置であり、地上での航空機への400Hz交流電源および28V直流電源の供給とエンジン始動機能を目的としています。第2種車両シャーシに搭載され、ディーゼルエンジンで駆動されるブラシレス同期交流発電機により、三相四線式400Hz、115/200V AC出力と28V DC出力を供給します。

機種と技術表
TY-GPU140SP 地上電源装置

• 型式・名称: TY-GPU140SP 地上電源装置
• 外形寸法 (L×W×H, mm): 5900 × 1880 × 2300
• 質量 (kg): 5200
• 騒音レベル (dB(A)): ≤85
• 燃料種類: ディーゼル
• AC 定格電流 (A): 406
• AC 定格周波数 (Hz): 400
• 定格力率: 0.8
• AC 過負荷能力: 125% 5分; 150% 10秒
• AC 定格出力 (kVA): 140
• AC 定格電圧 (V): 115/200
• AC 定常電圧範囲 (V): 112–120.5
• 過渡電圧範囲: MH/T 6019-2014 規格に準拠
• DC 定格電流 (A): 800
• DC 5分間過負荷電流 (A): 1000
• DC 定格出力 (kW): 23
• DC 定格電圧 (V): 28
• DC 定常電圧範囲 (V): 24–29.5

TY-GPU180SP 地上電源装置

• 型式・名称: TY-GPU180SP 地上電源装置
• 外形寸法 (L×W×H, mm): 5900 × 1880 × 2300
• 質量 (kg): 5600
• 騒音レベル (dB(A)): ≤85
• 燃料種類: ディーゼル
• AC 定格電流 (A): 522
• AC 定格周波数 (Hz): 400
• 定格力率: 0.8
• AC 過負荷能力: 125% 5分; 150% 10秒
• AC 定格出力 (kVA): 180
• AC 定格電圧 (V): 115/200
• AC 定常電圧範囲 (V): 112–120.5
• 過渡電圧範囲: MH/T 6019-2014 規格に準拠
• DC 定格電流 (A): 800
• DC 5分間過負荷電流 (A): 1000
• DC 定格出力 (kW): 23
• DC 定格電圧 (V): 28
• DC 定常電圧範囲 (V): 24–29.5

特長 / 技術仕様

• シリーズ: TY-GPU シリーズ（掲載機種: TY-GPU140SP、TY-GPU180SP）
• 用途: 航空機の地上電源供給およびエンジン始動
• AC 出力: 400 Hz 三相四線式；定格電圧 115/200 V
• DC 出力: 航空機システム用 28 V DC
• AC 定格出力: 140 kVA (TY-GPU140SP)、180 kVA (TY-GPU180SP)
• AC 定格電流: 406 A (TY-GPU140SP)、522 A (TY-GPU180SP)
• AC 定格周波数: 400 Hz
• 力率: 0.8
• AC 過負荷能力: 125% 5分; 150% 10秒
• AC 定常電圧範囲: 112–120.5 V
• DC 定格電流: 800 A；5分間過負荷電流: 1000 A
• DC 定格出力: 23 kW
• DC 定格電圧: 28 V；定常電圧範囲: 24–29.5 V
• 騒音レベル: ≤85 dB(A)
• 燃料種類: ディーゼル
• 外形寸法（両機種）: 5900 × 1880 × 2300 mm (L×W×H)
• 質量: 5200 kg (TY-GPU140SP)、5600 kg (TY-GPU180SP)
• 過渡電圧性能: MH/T 6019-2014 規格に準拠
