自走式ベルトローダー JSTY5040JCSE

空港用

製品概要

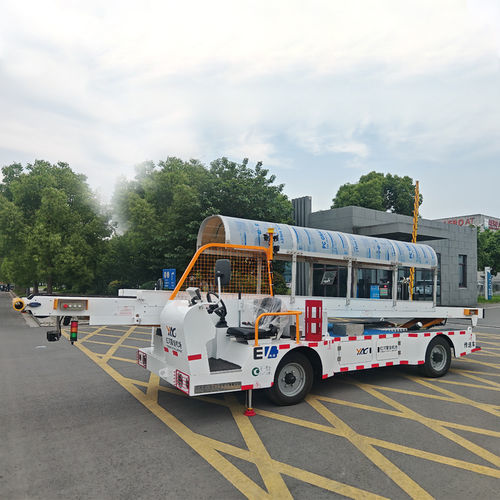

JSTY5040JCSE ケーブルレス搬送ベルトローダー（電動）は、空港で旅客手荷物、荷物、郵便物の積み降ろしを行うための地上支援機器です。B747、B757、B767、B777、DC-10、MD-11、A300、A310、A320、A330 等の機種に対応しています。

用途

• 旅客手荷物、荷物、郵便物などのばら積みの積み降ろし。
• 各種単通路・双通路機の地上ハンドリング業務（対応機種参照）。

主要性能指標

• 駆動モーター：型式 HCDM030HP2
• 駆動モーターコントローラー：HC30LKPIC-K21-V1-TY
• ステアリングシャフト：型式 3000000-HY430A
• ドライブシャフト：型式 2400000-HY540A
• 油圧モーター：型式 HCDM007MG1
• 油圧モーターコントローラー：HCDM007CL1

作業範囲とコンベヤ

• 前端昇降範囲：1050 - 4400 mm
• 後端昇降範囲：290 - 1680 mm
• コンベヤ速度：0.16 - 0.5 m/s
• コンベヤベルト幅：700 mm
• ベルト積載容量：150 kg/m

寸法、容量、機動性

• 外形寸法（L × W × H）：8070 × 2150 × 2000 mm
• ホイールベース：2900 mm
• 最大車速：30 km/h
• 車両総重量：3750 kg
• 旋回外径：13500 mm

航続距離と追加機能

• 航続（目安）：Small airport: 300 + 458；Large airport: 305 + 451；Medium airport: 304 + 456
• 運転席キャビン（オプション）
• シャーシ型式：JSTY5040JCSE-1000000A

エネルギー貯蔵

• 蓄電装置組立品型式：L200B01
• 総蓄電容量：88.87 kWh

仕様／技術データ

• 型式：JSTY5040JCSE
• ブランド：TIANYI GSE
• タイプ：ケーブルレス搬送ベルトローダー（電動）
• 対応機種：B747、B757、B767、B777、DC-10、MD-11、A300、A310、A320、A330
• ベルト幅：700 mm
• ベルト速度：0.16 - 0.5 m/s
• 積載容量：150 kg/m
• 前端昇降範囲：1050 - 4400 mm
• 後端昇降範囲：290 - 1680 mm
• 外形寸法（L×W×H）：8070 × 2150 × 2000 mm
• 最大速度：30 km/h
• 車両総重量：3750 kg
• 蓄電アセンブリ：L200B01
• 総蓄電容量：88.87 kWh
