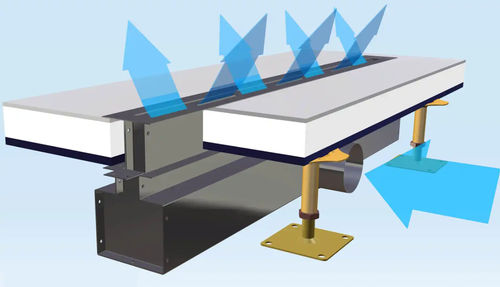

空気ディフューザー LDU 30/…/-

概要
オフィスからリビングまで — 高誘導型のLDU床設置用リニアディフューザーは、快適でドラフトのない換気・暖房・冷房を実現します。
型式 LDU 30/…/S：側面接続のスロットディフューザー
型式 LDU 30/…/U：下部からの空気接続タイプ
型式 LDU 30/…/-：加圧床用に別途空気接続を持たないスロットディフューザー

主な特長

• 高効率の換気 — 静音でドラフトなし
• 省エネルギー：ガラスファサードの熱遮蔽
• 統一された外観により高い要求にも対応する洗練されたデザイン
• 床上げ床および中空床での簡単な取り付け
• 取り外し可能なダストトラップと空気分配プレートによりメンテナンス・清掃が容易

技術データ
LpA = 35 dB(A) に対する技術データ

• 風量（例）：BG 800 – 85 | BG 1000 – 100
• スロット列数：1列
• 内蔵サイレンサー： （バリエーション/バージョン参照）
• 空気接続：スロットル含む
• 脚部：一部のバージョンで高さ調整可能

特性

• 加圧床用の別途空気接続無し（該当バージョンあり）

バリエーション（表）
ヘッダー: バリアント — 本製品 — スロットディフューザー | LDU — LDU 30/.../U
行: 風量 [m³/h] — BG 800 - 85 | BG 1000 - 100 — BG 800 - 75, 120 | BG 1000 - 80, 140 — BG 800 - 85 | BG 1000 - 100
行: スロット列数 — 1 — 1, 2 — 1
行: 内蔵サイレンサー — （空欄） — 標準 — 標準
行: 空気接続（スロットル含む） — （空欄） — 標準 — 標準
行: 脚部 — （空欄） — （空欄） — 高さ調整可能 標準

ダウンロード（利用可能）
Technical brochure air diffuser unit LDU (PDF, 2.28 MB)
Short information air diffuser unit LDU (PDF, 1.51 MB)
Specification Floor-mounted Linear Diffuser LDU (DOCX, 54.21 kB)

技術仕様

• モデル / シリーズ: LDU 30
• スロット幅: 30 mm
• 対応長さ: 800 mm、1000 mm
• 空気接続オプション: 側面スピゴット (S)、下部接続 (U)、加圧床用の別途接続なし (-)
• スロット列数: 1（1列または2列のバリエーションあり）
• 接続径: 一列仕様は通常79 mm、二列仕様は99 mm
• 風量例: BG 800 = 85（バリアントにより75/120もあり）；BG 1000 = 100（バリアントにより80/140もあり）
• 内蔵サイレンサー: 一部バリアントで標準
• 脚部: 特定のバージョンで高さ調整可能
• 床上げ床および中空床向けに設計；取り外し可能なダストトラップと空気分配プレートでメンテナンス容易
