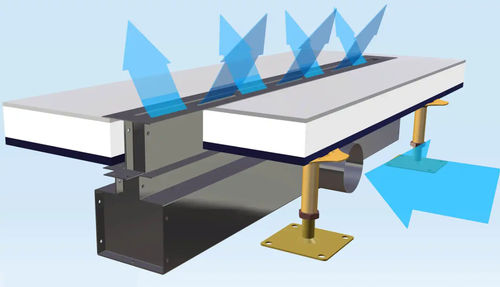

空気ディフューザー LDU 30/.../U

概要
高誘導性の床設置用ライン型ディフューザーで、オフィスや商業空間の換気、暖房、冷房を快適かつドラフトレスに行うよう設計されています。

タイプ

• タイプ LDU 30/…/S：側面接続スピゴット付きスロットディフューザー
• タイプ LDU 30/…/U：下部給気接続のスロットディフューザー
• タイプ LDU 30/…/-：加圧床用の独立した給気接続を持たないスロットディフューザー

主な利点

• 効率的で静かな空気分配 — ドラフトのない高性能な換気
• 省エネルギー性 — ガラスファサードの熱負荷を低減
• 均一な外観 — 要求の高い内装にも適したスリムなラインデザイン
• 簡単な取り付け — 床下空間や二重床に適合
• メンテナンスが容易 — 取り外し可能な汚れトラップおよび空気分配プレートで清掃が簡単

技術データ（抜粋）
音圧レベル LpA = 35 dB(A) に基づくデータ：pa_luftmenge - m³/h BG 800 - 85 | BG 1000 - 100
スロット列数：1
内蔵サイレンサー：標準
給気接続（スロットル付）：標準
脚：高さ調整可能（標準）

特徴
下部給気接続（U バージョンに適用）。

バリエーション（抜粋）

• BG 800 - 85 m³/h | スロット列 1 | 内蔵サイレンサー：標準 | 給気接続（スロットル付）：標準 | 脚：高さ調整可能（標準）
• BG 800 - 75, 120 m³/h | スロット列 1 または 2 | 内蔵サイレンサー：標準 | 給気接続（スロットル付）：標準 | 脚：—
• BG 800 - 85 m³/h | スロット列 1 | 内蔵サイレンサー：— | 給気接続（スロットル付）：— | 脚：—

追加情報
側面図、ダクト配列（縮尺なし、寸法は mm）および製品図は、選定と設置の参考として提供されます。

技術仕様

• シリーズ：LDU
• スロット幅：30 mm
• スロット列数：1（単列）または 2（他の LDU バリエーション）
• 給気接続オプション：側面（S）、下部（U）、または加圧床用に分離された接続なし（‑）
• 代表的な定格風量：BG 800 ≈ 75–85 m³/h、BG 1000 ≈ 80–140 m³/h（バリアントにより異なる）
• 内蔵サイレンサー：指定バリアントで標準
• スロットル付給気接続：標準
• 脚：高さ調整可能（標準）
• メンテナンス：取り外し可能な汚れトラップと取り外し可能な空気分配プレートで簡単に清掃可能
