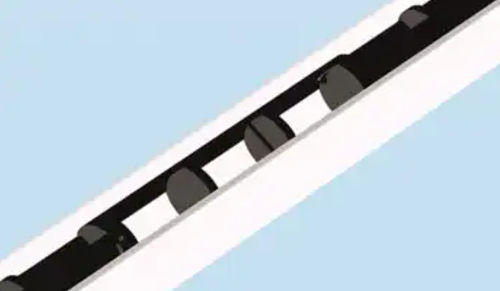

空気ディフューザー LDB 12 Small

概要
影縁や天井裏に目立たず設置できるスロットディフューザー。定風量または可変風量に対応する調整可能なスロットディフューザーです。定格風量の100…20%の範囲を追加機構なしで調整可能。吹出方向は180°調整可能、工場でプリセット済みでいつでも再現可能。取付後の調整も可能で、ほぼ閉じた状態での調整も可能です。ローラー形吐出口、高い誘引性能、空気最適化された内形状により、吐出速度と温度差を迅速に低減します。

主な特長

• ローラー直径：12 mm
• フラットな天井ビームから、スロット列当たり1mで最大18本の個別ビームによる広いビーム拡散まで対応
• 影縁や天井裏への目立たない設置
• System Clean：近接部の汚れを低減するためのエッジプロファイルの追加隙間

技術データ
LpA = 35 dB(A) の技術データ：
スロット列数：1
推奨空気量：65 m³/h（36 dB(A)時）
内蔵サイレンサー：オプション

寸法（長さ mm）：最大 1500
プロファイル幅 [mm]：15 または 28

設計 / オプション：
調整可能な吐出要素
調整弁一体型プラナムボックス：オプション

詳細情報
可能なエッジプロファイル（タイプ1）およびダクトオプションが利用可能です。ダウンロードには技術資料、取り付け手順、LDB ラインディフューザーのプレゼンテーションが含まれます。

技術仕様

• ブランド：LTG
• モデル：LDB 12 Small
• ローラー形吐出口直径：12 mm
• ビーム構成：スロット列当たり最大18本の個別ビーム
• スロット列数：1
• 推奨空気量：65 m³/h（36 dB(A)時）
• 音響参照：LpA = 35 dB(A)
• 最大長さ：最大 1500 mm
• 利用可能なプロファイル幅：15 mm または 28 mm
• 吹出方向調整：180°、工場プレセットおよび再現可能
• 調整範囲：追加機構なしで定格風量の100…20%
• オプション：内蔵サイレンサー（オプション）、調整弁一体型プラナムボックス（オプション）
