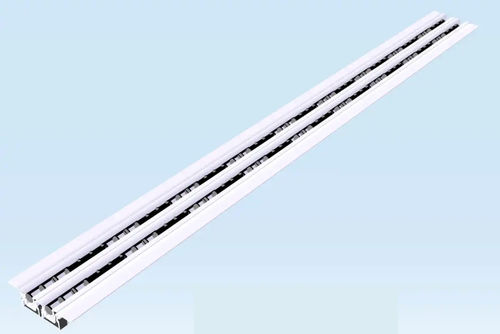

空気ディフューザー LDB 12 Clean

製品概要
高い居住快適性と正確な風量配分を目的としたスロットディフューザー。定風量および可変風量に対応し、出入口要素で追加機構なしに定格流量の100…20％の調整が可能。吹出し方向は180°調整可能で、工場出荷時設定は再現可能。設置後の再調整やほぼ閉じた状態での調整も可能です。

主な特長

• 誘引効果の高いローラー形状の吐出口（直径12 mm）
• 高快適性用途向けに調整可能
• 平らな天井ビームから、スロット列あたり18のビームによる広いファン配風まで対応
• LTG System clean：エッジプロファイルに追加の隙間を設け、近接領域の汚れを低減

技術データ（概要）

• スロット列数：1～4
• 推奨風量（例）：1スロット 70 m³/h（27 dB(A)）；2スロット 130 m³/h（27 dB(A)）；3スロット 190 m³/h（31 dB(A)）；4スロット 250 m³/h（30 dB(A)）
• 最大長さ：最大2000 mm
• プロファイル幅：31～160 mm

設計 / オプション

• 調整可能な吐出口要素
• 絞り要素内蔵の接続ボックス
• インテグレーテッドサイレンサー（オプション）

選択可能なエッジプロファイル

• Type 5
• Type 0
• Type 8
• Type 1
• Type 4
• Type 2

空気拡散
内側形状を空力的に最適化したローラー形吐出口が高い誘引効果を生み、吹出速度と温度差を迅速に低減します。

技術仕様

• 型名：LDB 12 Clean
• ローラー直径：12 mm
• スロット列数：1～4
• 推奨風量：1スロット 70 m³/h（27 dB(A)）；2スロット 130 m³/h（27 dB(A)）；3スロット 190 m³/h（31 dB(A)）；4スロット 250 m³/h（30 dB(A)）
• 最大長さ：最大2000 mm
• プロファイル幅範囲：31～160 mm
• 吐出調整：追加機構なしで定格流量の100…20％に調整可能；吹出方向180°調整
• オプション：絞り要素内蔵の接続ボックス；インテグレーテッドサイレンサー（オプション）
• System Clean：エッジプロファイルに追加の隙間を設け、ディフューザー近傍の汚れを低減
