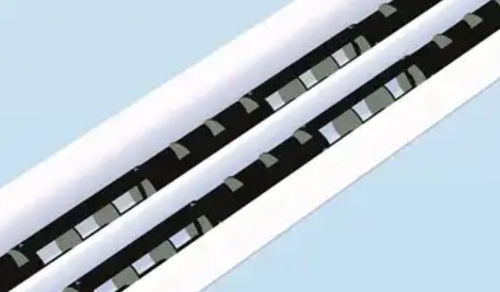

空気ディフューザー LDB 20 Classic

製品概要
快適性の高い調整可能なスロットディフューザー。定風量または可変風量に対応し、個別に風量を設定可能です。追加の機構を必要とせず、定格風量の100%から20%までの範囲で後調整が可能です。

送風方向の制御
吐出方向は180°調整可能で、工場出荷時の設定はいつでも再現可能です。取付状態での後調整が可能で、ほぼ閉じた状態への設定も可能です。

吐出口設計
直径20mmのローラー形状の吐出口エレメントを採用。高い誘引効果と空気最適化された内面形状により、吐出速度と温度差を迅速に低減します。

主な特長

• ローラー直径：20 mm
• 流れの特性：天井のフラットジェットからワイドファンジェットまで — スロット列あたり最大17個の個別ジェット
• 快適性を重視した送風特性

技術データ

• スロット列数：1–4
• 推奨風量 1スロット：110 m³/h（36 dB(A)）
• 推奨風量 2スロット：190 m³/h（38 dB(A)）
• 推奨風量 3スロット：250 m³/h（31 dB(A)）
• 推奨風量 4スロット：300 m³/h（36 dB(A)）
• 内蔵サイレンサー：オプション

寸法（長さ：mm）

• 最大長さ：最大2000 mmまで
• プロファイル幅 [mm]：31–160

デザイン / オプション

• 調整可能な吐出口エレメント
• 絞り要素内蔵の接続ボックス

選択可能なエッジプロファイル

• Type 5
• Type 0
• Type 8
• Type 1
• Type 4
• Type 2

空気拡散
製品の空気拡散パターンを示すグラフィックがあります。

技術仕様

• モデル：LDB 20 Classic
• ローラー直径：20 mm
• ジェット数：スロット列あたり最大17個の個別ジェット
• 利用可能なスロット列：1～4
• 推奨風量（例）：1スロット 110 m³/h @36 dB(A); 2スロット 190 m³/h @38 dB(A); 3スロット 250 m³/h @31 dB(A); 4スロット 300 m³/h @36 dB(A)
• プロファイル幅範囲：31–160 mm
• 最大長さ：最大2000 mmまで
• オプション：調整可能な吐出口エレメント；内蔵サイレンサー（オプション）；絞り要素内蔵の接続ボックス
