空気ディフューザー LDB 50 maxx

概要

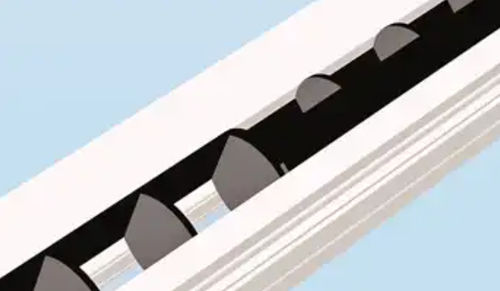

LDB 50 maxx スロットディフューザーは、特に高天井および大風量向けに設計されています。定風量および可変風量に対応し、追加のメカニズムなしで100〜20%の風量調整が可能です。吹出口方向は180°可変で工場出荷時にプリセットされ再現可能。設置後の調整も可能で、ほぼ閉鎖した状態まで調整できます。ローラー形状の吹出口部（Ø50mm）と空気最適化された内形状により、高い誘引効果と吹出し速度・温度差の迅速な低減を実現します。

主な特長

• ローラー出口径：50 mm
• スロット列あたり最大7つの個別ビーム（プロファイル配列）
• 吹出し方向：180°可変
• 風量調整：追加機構なしで100〜20%調整可能
• 高天井や大風量に対応した設計
• オプションで統合サイレンサー／プレナム対応

技術データ（抜粋）

• スロット列数：1〜3列
• 推奨風量（例、騒音レベルは目安）：1列スロット — 310 m³/h @ 40 dB(A)
• 推奨風量：2列スロット — 430 m³/h @ 38 dB(A)
• 推奨風量：3列スロット — 510 m³/h @ 39 dB(A)
• 統合サイレンサー：オプション

寸法

• 長さ：最大2100 mm
• プロファイル幅：100 / 200 / 300 mm

設計 / オプション

• スロット式プレナムボックス（絞り要素内蔵、オプション）
• 調整可能な吹出口要素
• 統合サイレンサー（オプション）

その他の情報

• 可能なエッジプロファイル：タイプ1
• 送風ダクトおよび接続：製品ファミリーに依存

技術仕様

• モデル：LDB 50 maxx
• ローラー形状の吹出口要素、ローラー径50 mm
• ビーム構成：スロット列あたり最大7つの個別ビーム
• 調整機能：吹出し方向180°、風量100〜20%を追加機構なしで調整可能
• 騒音例：1列 310 m³/h @ 40 dB(A)、2列 430 m³/h @ 38 dB(A)、3列 510 m³/h @ 39 dB(A)
• 寸法：長さ最大2100 mm、プロファイル幅 100 / 200 / 300 mm
• オプション：絞り要素内蔵プレナムボックス（オプション）、調整可能な吹出口、統合サイレンサー（オプション）
• 用途：高天井および大風量向け。高い誘引効果と吹出し速度・温度差の迅速な低減を実現
