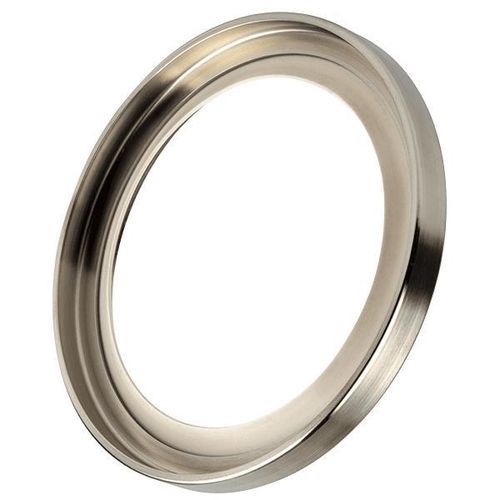

リップジョイント 50

円形断面式金属製ポリマー

概要
Omniseal® 50 回転リップシールは、低トルクと長寿命を提供します。リップの荷重が軽いため、完全な気密を必要とする用途には適していません。主に環境/防塵用途向けのシールです。

材料と設計
高性能の専用ポリマー化合物と金属製外装を組み合わせ、設計エンジニアが用途に応じて材料を選定します。回転および往復運動での低摩擦と耐久性を両立する設計です。

用途

• 粉じん/汚れの除外
• スピンドルシール
• コンベア用シール
• 動的回転軸シーリング（回転および振動運動）

標準仕様（概要）

• 材料：金属外装；高性能ポリマーリップ材；用途に応じて材料を設計エンジニアが選定。
• 使用分野：粉じん/汚れの除外、スピンドル・コンベアのシールなど。
• 温度範囲：-50〜+200°C（-58〜+392°F）。
• 圧力定格：2 bar（0.2 MPa）。
• 最大速度：30 m/s。
• 寸法：シャフト径範囲：6 - 330 mm（金属ケース）；ボア径範囲：16 - 380 mm（金属ケース）。
• 最小公差：シャフト：±0.003"；ボア：±0.001"。

追加情報
Omniseal® 50 リップシールは回転用途での低トルクと長寿命を目的に最適化されていますが、完全な気密性が最優先の用途には適しません。

仕様 / 技術特性

• 材料：金属外装；専用高性能ポリマー化合物；用途により構成可能。
• 温度：-50〜+200°C（-58〜+392°F）。
• 圧力：最大 2 bar（0.2 MPa）。
• 最大速度：30 m/s。
• シャフト寸法範囲（金属ケース）：6 - 330 mm。
• ボア寸法範囲（金属ケース）：16 - 380 mm。
• 最小公差：シャフト ±0.003"；ボア ±0.001"。
• 典型的用途：粉じん/汚れ除外、スピンドルシール、コンベアシール、回転軸シーリング。
