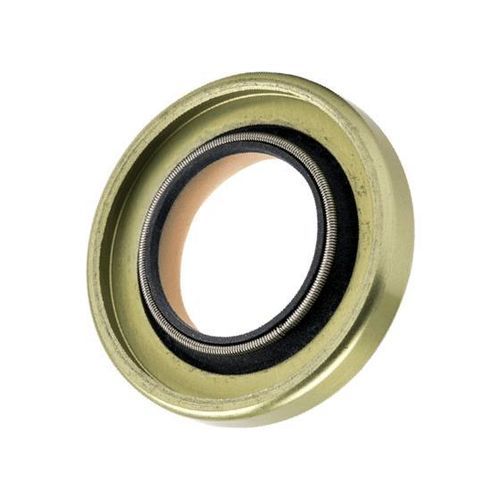

リップジョイント 60

円形金属製ポリマー

製品概要
Omniseal® 60 リップシールはスプリングによるプリロードを採用しており、軸の偏芯やボア/軸のズレがある場合でもシール接触を維持します。長期保管時の確実なシーリングや、回転（振動を含む）などの動的用途向けに設計されています。

材料と設計

• 金属ケース仕様が選択可能（メタルケースバリエーション）
• シーリングリップには高性能の専用ポリマー化合物を使用
• 材料選定は設計エンジニアが用途に応じて決定

用途
軸の偏芯やボア/軸のズレがある動的条件での回転軸シール；回転および振動運動に対する放射方向（ラジアル）シールソリューション。

標準仕様（表）
材料：金属外装（指定時）および高性能ポリマーシーリング化合物。
適用：軸の偏芯やボア/軸のズレが発生する環境。
温度範囲：-50〜+200°C（-58〜+392°F）。
圧力：最大 29 psi（2 bar）。
最高速度：30 m/s。
寸法：軸径（メタルケース）：6〜330 mm；ボア径（メタルケース）：16〜380 mm。
最小公差：軸：±0.003 in；ボア：±0.001 in。

代表的な特長

• 偏芯/ズレ時のシール性能を向上させるスプリング式リップ設計
• 長期保管時の確実なシール保持
• 大径向けに金属ケース仕様を用意
• 用途に合わせて設計されたポリマー化合物を使用

技術仕様 / 仕様項目

• 温度範囲：-50〜+200°C（-58〜+392°F）
• 最大推奨圧力：29 psi（2 bar）
• 最大速度：30 m/s
• 軸径範囲（メタルケース）：6〜330 mm
• ボア径範囲（メタルケース）：16〜380 mm
• 最小公差：軸：±0.003 in；ボア：±0.001 in
• 材料：金属外装（指定時）および高性能専用ポリマーシーリング化合物
• 主な用途：軸の偏芯やボア/軸のズレがある場合の回転軸シール
