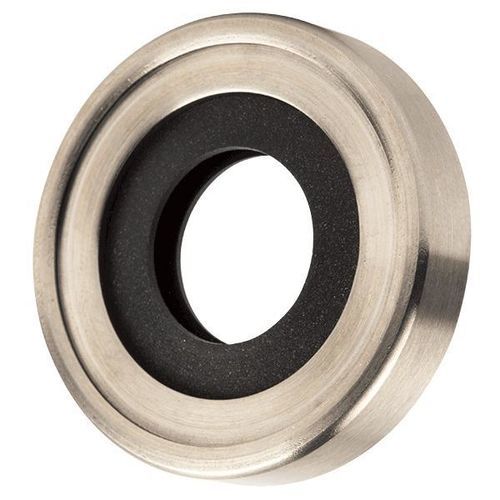

ダブルリップジョイント 70

円形金属製ポリマー

概要
Omniseal® シリーズ70、80、90は、高圧・高回転用の二重リップ設計を採用した回転リップシールです。構成には、主リップ（ねじ付き）と潤滑条件用の二次シーリングリップを含むものがあり、漏れ制御の向上と長時間のメンテナンス間隔を実現します。

シリーズの詳細

• シリーズ70：潤滑媒体で最大400 PSID、速度は最大3,500 ft/minまで対応。最大PVの例：300,000（潤滑時）、50,500（非潤滑時）。
• シリーズ80：潤滑システムの高回転（最大4,500 ft/min）および最大250 PSIDの圧力に最適化。大気側から見て時計回りの軸回転用に設計。最大PVの例：200,000（潤滑時）。
• シリーズ90：シリーズ80と同等だが、大気側から見て反時計回りの軸回転用に設計。

用途と性能
これらの高性能ポリマー回転リップシールは、エアコンプレッサや冷凍コンプレッサ、油圧モータ、ポンプ、真空ポンプなどでエラストマー製リップシールやカーボン面シールの代替として広く使用されています。設計の進化により漏洩を抑え寿命を延ばしており、推奨条件下では一部で40,000時間以上の無メンテナンス運転が可能です。

標準仕様

• 材料：金属外装ケース；高性能ポリマー化合物（材料選定は設計エンジニアが決定）。
• 主な用途：油圧モータ、ポンプ、静圧伝達装置、高圧油圧機器、エアコンプレッサ、冷凍コンプレッサ、真空ポンプ。
• 温度範囲：-50°C〜+200°C（-58°F〜+392°F）。
• 圧力：最大約28 bar。
• 最大速度：最大30 m/s。
• 寸法（金属ケース）：軸径 6–330 mm；ボア径 16–380 mm。
• 最小加工公差：軸 ±0.003 in；ボア ±0.001 in。

技術的特徴

• 設計：潤滑条件用の二次シーリングリップを備えた二重リップの回転軸シール（主リップはねじ付きオプションあり）。
• 利用可能なシリーズ：70（最高圧力対応）、80（高速度・時計回り）、90（高速度・反時計回り）。
• PV制限（例）：シリーズ70 最大300,000（潤滑）/50,500（非潤滑）；シリーズ80 最大200,000（潤滑）。
• 使用温度：-50°C〜+200°C。
• 最大圧力定格：約28 bar（設置条件による）。
• 最大軸速度：最大30 m/s；シリーズ別の速度はシリーズ詳細に ft/min で記載。
• 軸範囲（金属ケース）：6–330 mm；ボア範囲（金属ケース）：16–380 mm。
• 典型的な用途：油圧・空圧の回転機器、コンプレッサ、真空ポンプ。
