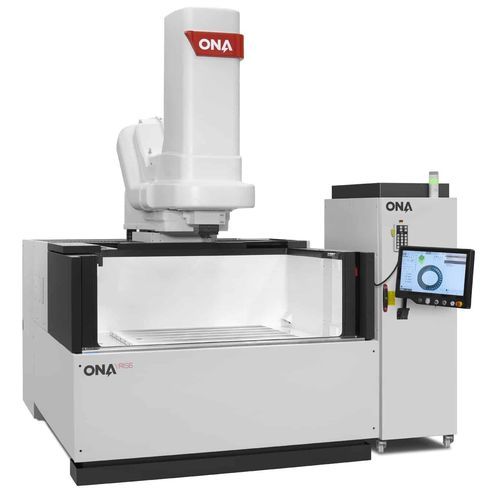

EDM por penetração IRIS 6+

Visão geral
A ONA IRIS 6+ é uma máquina de eletroerosão por afundamento que oferece conectividade avançada e digitalização. Integra um gerador 100% digital e um motor gráfico para simulação e conversão de projetos, permitindo controlo de processo preciso e redução de retrabalho.

Destaques

• Gerador 100% digital, totalmente configurável e programável.
• Alta conectividade e simulação digital através de motor gráfico para minimizar erros.
• Gerador com intensidade até 400 A para operações de erosão de alta potência.
• Processo de erosão optimizado que reduz o desgaste dos electrodos e adapta‑se às condições de descarga.

Tabela técnica (especificações seleccionadas)

• Curso eixo X (individual): 1.000 mm — 39.37 in
• Curso eixo Y: 800 mm — 31.5 in
• Curso do porta‑electrodos: 500 mm — 19.7 in
• Distância máx. entre mesa e cabeça: 800 mm — 31.49 in
• Dimensões internas da cuba (C x L x A): 1.700 x 1.150 x 600 mm — 66.93 x 45.28 x 23.62 in
• Dimensão da mesa de trabalho: 1.200 x 800 mm — 47.24 x 31.49 in
• Peso admissível na mesa: 4.000 kg — 8.820 Ibs
• Tipo de cuba: Porta basculante
• Peso máximo do electrodo: 300 kg — 440 Ibs
• Rugosidade mínima: 0,08–0,1 µm Ra
• Opções de intensidade do gerador: 100 / 200 / 400 A

Benefícios da tecnologia ONA IRIS

• Gerador totalmente digital e programável com até 30 parâmetros de faísca ajustáveis.
• Economia de electrodo: desgaste reduzido até 500% através da optimização do gerador.
• Até 30 parâmetros configuráveis para afinar a faísca de erosão conforme materiais e condições.
• Gerador cerca de 30% mais potente que as ofertas típicas do mercado, alcançando até 400 A.
• Sistema de controlo com até 8 eixos interpolantes e compensação volumétrica por toda a área de trabalho.

Especificações técnicas

• Nome do modelo: ONA IRIS 6+
• Tipo de máquina: Eletroerosão por afundamento (sinking EDM)
• Curso eixo X (individual): 1.000 mm
• Curso eixo Y: 800 mm
• Curso porta‑electrodo: 500 mm
• Distância máx mesa‑cabeça: 800 mm
• Dimensões internas cuba (C x L x A): 1.700 x 1.150 x 600 mm
• Dimensão mesa: 1.200 x 800 mm
• Peso admissível mesa: 4.000 kg
• Tipo de cuba: Porta basculante
• Peso máx. electrodo: 300 kg
• Acabamento superficial (rugosidade mínima): 0,08–0,1 µm Ra
• Opções intensidade gerador: 100 / 200 / 400 A
• Gerador digital: configurável, programável, até 30 parâmetros de faísca ajustáveis
• Controlo: até 8 eixos interpolantes com compensação volumétrica
