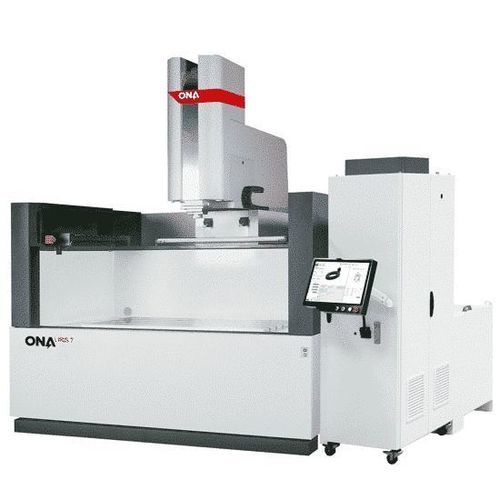

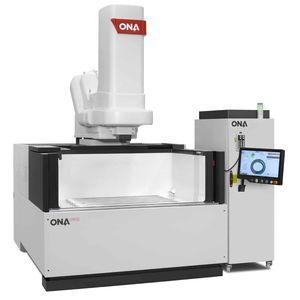

EDM por penetração IRIS 7

Visão geral
EDM por imersão modular projetada para peças pesadas e acabamentos de precisão. Conectividade e digitalização permitem simular projetos e reduzir erros através de um motor gráfico que converte requisitos em estratégias de usinagem precisas. Estrutura altamente rígida em fonte de grão fino estabilizada misturada com grafite, eixo C reforçado para eletrodos de alto momento de inércia, medição direta de posição por réguas lineares (0,1 µm) e opções de gerador até 400 A. O controlo suporta até 8 eixos interpolantes simultâneos e compensação volumétrica em todo o espaço de trabalho.

Vantagens

• Estrutura em fonte e grafite que permite peças de até 25.000 kg.
• Eixo C reforçado para erosão estável com eletrodos de alto momento de inércia (~12.000 kg/cm2).
• Feedback de posição direto por réguas lineares com resolução de 0,1 µm para alta precisão geométrica.
• Tecnologia de gerador de alta potência (opções até 400 A) para maior capacidade de erosão.
• CNC avançado: até 8 eixos interpolantes e compensação volumétrica para contornos complexos e precisos.

Dados principais da máquina (da tabela de especificações)
Deslocamento X (individual): 1.500 mm (59.05 in)
Deslocamento Y: 700/1.000 mm (29.53 / 39.37 in)
Deslocamento Z: 650/800 mm (25.59 / 31.50 in)
Distância máx. entre mesa e cabeça: 1.200 mm (47.24 in)
Dimensões internas do tanque: Comprimento 2.300 mm (90.55 in) · Largura 1.500 mm (59.05 in) · Altura 1.000 mm (39.37 in)
Dimensão da mesa de trabalho: 1.700 x 1.000 mm (66.92 x 39.37 in)
Peso admissível na mesa: 15.000 kg (33070 Ibs)
Tipo de tanque: Porta basculante para baixo (Drop door)
Peso máximo do eletrodo: 300 kg (440 Ibs)
Intensidade do gerador: 100 | 200 | 400 A

Especificações técnicas

• Nome do modelo: ONA IRIS 7
• Família de máquinas: EDM por imersão (modular)
• Deslocamento X (individual): 1.500 mm
• Deslocamento Y: 700 / 1.000 mm
• Deslocamento Z: 650 / 800 mm
• Distância máx. mesa–cabeça: 1.200 mm
• Tanque interno (C x L x A): 2.300 x 1.500 x 1.000 mm
• Mesa de trabalho: 1.700 x 1.000 mm
• Carga admissível da mesa: 15.000 kg
• Peso máximo do eletrodo: 300 kg
• Tipo de tanque: Porta basculante para baixo
• Opções de intensidade do gerador: 100 A, 200 A, 400 A
• Feedback de posição: Réguas lineares, resolução 0,1 µm
• Material da estrutura: Fonte estabilizada de grão fino misturada com grafite
• Eixo C: Reforçado para eletrodos de alto momento de inércia (~12.000 kg/cm2)
• Capacidades de controlo: Até 8 eixos interpolantes e compensação volumétrica em toda a área de trabalho
