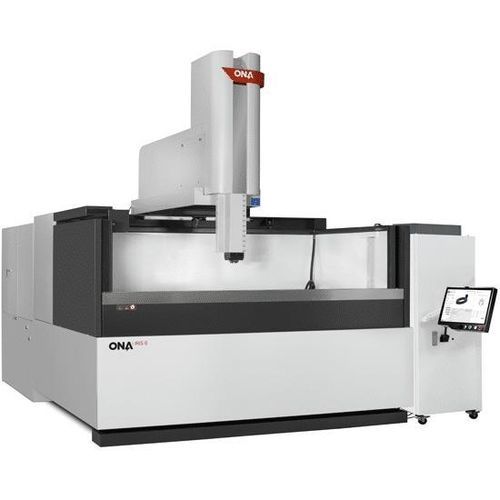

EDM por penetração IRIS 8

Visão geral
Um novo nível de conectividade e digitalização que permite simular qualquer projeto e reduzir a possibilidade de erro graças a um motor gráfico poderoso que converte necessidades em resultados precisos, rentáveis e repetíveis. Desenvolvida para peças pesadas e operações de erosão complexas. Conectar. Simular. Vencer.

Vantagens da tecnologia ONA IRIS

• Estrutura mecânica altamente rígida em ferro fundido estabilizado de grão fino com grafite, suportando peças de até 25.000 kg.
• Eixo C reforçado para estabilidade na erosão com eletrodos de alto momento de inércia (aprox. 12.000 kg/cm2).
• Medição direta de posição por réguas lineares com resolução de 0,1 µm para elevada precisão posicional.
• Inovação tecnológica: gerador 30% mais potente que as unidades comuns do mercado, capaz de atingir até 400 A.
• Controlo avançado com até 8 eixos interpolados simultaneamente e compensação volumétrica em toda a área de trabalho.

Especificações (da tabela do produto)

• Curso eixo X (individual): 2.000 mm — 78.74 in
• Curso eixo Y: 750 / 1.000 mm — 29.53 in
• Curso eixo Z: 650 / 800 mm — 25.59 in
• Máx. distância entre mesa e cabeça: 1.200 mm — 47.24 in
• Dimensões internas do tanque (C×L×A): 2.800 × 1.500 × 1.000 mm — 110.24 × 59.05 × 39.37 in
• Dimensão da mesa: 2.200 × 1.000 mm — 86.61 × 39.37 in
• Peso admissível na mesa: 20.000 kg — 44.093 lbs
• Tipo de tanque: porta basculante (Drop door)
• Peso máximo do eletrodo: 300 kg — 660 lbs
• Intensidade do gerador: 100 | 200 | 400 A

Características técnicas

• Modelo: ONA IRIS 8
• Adequada para peças até 25.000 kg
• Curso eixo X (individual): 2.000 mm
• Curso eixo Y: 750 / 1.000 mm
• Curso eixo Z: 650 / 800 mm
• Máx. distância mesa‑cabeça: 1.200 mm
• Dimensões internas do tanque (C×L×A): 2.800 × 1.500 × 1.000 mm
• Dimensão da mesa: 2.200 × 1.000 mm
• Carga admissível da mesa: 20.000 kg
• Peso máximo do eletrodo: 300 kg
• Opções de intensidade do gerador: 100, 200, 400 A
• Tipo de tanque: porta basculante (Drop door)
• Medição direta de posição com réguas lineares, resolução 0,1 µm
• Controlo: até 8 eixos interpolados simultaneamente e compensação volumétrica na área de trabalho
