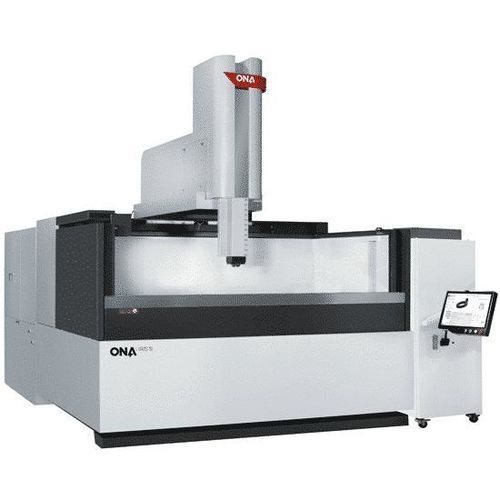

EDM por penetração IRIS 9

Visão geral do produto
Um novo nível de conectividade e digitalização que permite simular qualquer projeto e reduzir a possibilidade de erro graças ao seu poderoso motor gráfico, capaz de converter as suas necessidades em resultados precisos, rentáveis e, acima de tudo, bem-sucedidos. Conectar. Simular. Vencer.

Vantagens da tecnologia ONA IRIS

• Estrutura mecânica de alta rigidez construída em ferro fundido de grão fino estabilizado, misturado com grafite, que permite peças de até 25.000 kg.
• Eixo C reforçado que proporciona estabilidade na erosão com electrodos de alto momento de inércia (aprox. 12.000 kg/cm2).
• Medição direta de posição por meio de réguas lineares com resolução de 0,1 µm.
• Inovação tecnológica única: gerador 30% mais potente que o restante do mercado, capaz de atingir até 400 A de intensidade.
• Controle potente com até 8 eixos interpolados simultaneamente e compensação volumétrica em toda a área de trabalho.

Especificações técnicas (tabela)
Curso do eixo X (individual): 2.000 mm / 78,74 in
Curso do eixo Y: 1.200 mm / 47,24 in
Curso do eixo Z: 800 mm / 31,49 in
Distância máx. entre mesa e cabeça: 1.200 mm / 47,24 in
Dimensões internas do tanque - Comprimento: 2.800 mm / 110,24 in
Dimensões internas do tanque - Largura: 1.700 mm / 66,92 in
Dimensões internas do tanque - Altura: 1.000 mm / 39,37 in
Dimensão da mesa de trabalho: 2.200 x 1.200 mm / 86,61 x 39,37 in
Peso admissível sobre a mesa: 20.000 kg / 44.093 lbs
Tipo de tanque de trabalho: Porta basculante
Peso máximo do eletrodo: 300 kg / 440 lbs
Intensidade do gerador: 100 | 200 | 400 A

Informações adicionais do produto
Projetada para desempenho máximo com peças muito grandes (a família de máquinas suporta peças de massa significativa). Inclui recursos avançados de conectividade/digitalização que permitem a simulação de projetos e reduzem o risco de erro. A alta rigidez mecânica e o gerador potente tornam a máquina adequada para aplicações de EDM pesadas que exigem estabilidade e altas correntes.

Características / especificações técnicas

• Modelo: ONA IRIS 9
• Curso eixo X (individual): 2.000 mm
• Curso eixo Y: 1.200 mm
• Curso eixo Z: 800 mm
• Distância máxima mesa-cabeça: 1.200 mm
• Dimensões internas do tanque (C x L x A): 2.800 x 1.700 x 1.000 mm
• Dimensão mesa de trabalho: 2.200 x 1.200 mm
• Peso admissível sobre a mesa: 20.000 kg
• Capacidade permitida de massa da peça (declaração família de máquinas): até 25.000 kg
• Tipo de tanque de trabalho: Porta basculante
• Peso máximo do eletrodo: 300 kg
• Opções de intensidade do gerador: 100 / 200 / 400 A (gerador até 30% mais potente vs mercado)
• Medição de posição: Réguas lineares, resolução 0,1 µm
• Controle: Até 8 eixos interpolados simultaneamente e compensação volumétrica em toda a área de trabalho
