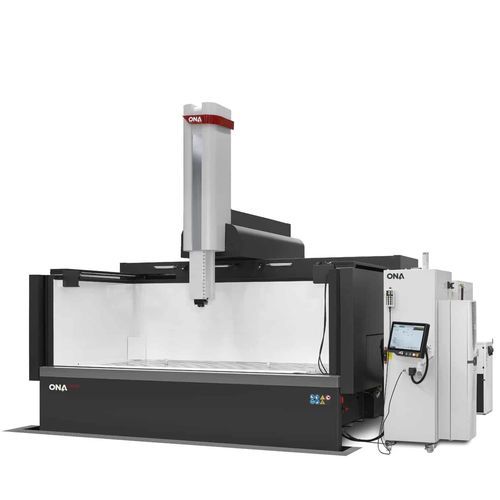

EDM por penetração IRIS 10

Visão geral do produto
O ONA IRIS 10 é uma máquina EDA por imersão (sinker EDM) projetada para peças de grande porte e processos de erosão de alta intensidade. A conectividade integrada e as ferramentas de simulação gráfica permitem validar processos e reduzir erros antes da usinagem.

Vantagens da tecnologia ONA IRIS

• Estrutura mecânica altamente rígida em ferro fundido de grão fino estabilizado com grafite, suportando peças de até 25.000 kg.
• Axe C reforçado para estabilidade na erosão com eletrodos de alto momento de inércia (aprox. 12.000 kg/cm²).
• Medição direta de posição por réguas lineares com resolução de 0,1 µm para posicionamento preciso.
• Gerador de alta potência (30% mais potente que a média do mercado), capaz de alcançar até 400 A para erosão intensiva.
• Controle avançado: até 8 eixos interpolantes simultâneos e compensação volumétrica em todo o volume de trabalho.

Especificações (tabela)
Curso eixo X (individual): 3000 mm — 118,11 in
Curso eixo Y: 1000 / 1500 mm — 39,37 / 59,05 in
Curso eixo Z: 800 / 1000 mm — 31,50 / 39,37 in
Distância máx. entre mesa e cabeça: 1200 mm — 47,24 in
Dimensões internas do tanque (C×L×A): 4000 mm × 2000 mm × 1250 mm — 157,48 in × 78,74 in × 49,21 in
Dimensão da mesa: 3200 × 1600 mm — 125,98 × 62,99 in
Peso admissível na mesa: 25.000 kg — 55.116 lbs
Tipo de tanque: Drop door
Peso máximo do eletrodo: 300 kg — 440 lbs
Intensidade do gerador: 100 | 200 | 400 A

Aplicações e uso
Indicado para operações de EDA por imersão em grande escala e componentes pesados até 25 toneladas. Projetado para fluxos de trabalho conectados e orientados por simulação, útil na construção de moldes, aeroespacial, automotivo e indústrias que exigem superfícies homogêneas em peças de grande porte.

Características / especificações técnicas

• Modelo: ONA IRIS 10
• Curso eixo X (individual): 3000 mm
• Curso eixo Y: 1000 / 1500 mm
• Curso eixo Z: 800 / 1000 mm
• Distância máxima entre mesa e cabeça: 1200 mm
• Dimensões internas do tanque: C 4000 mm; L 2000 mm; A 1250 mm
• Dimensão da mesa: 3200 × 1600 mm
• Peso admissível na mesa: 25.000 kg (≈ 55.116 lbs)
• Tipo de tanque: Drop door
• Peso máximo do eletrodo: 300 kg (≈ 440 lbs)
• Opções de intensidade do gerador: 100 A, 200 A, 400 A
• Feedback de posição: Réguas lineares com resolução 0,1 µm
• Controle: Até 8 eixos interpolantes simultâneos com compensação volumétrica
