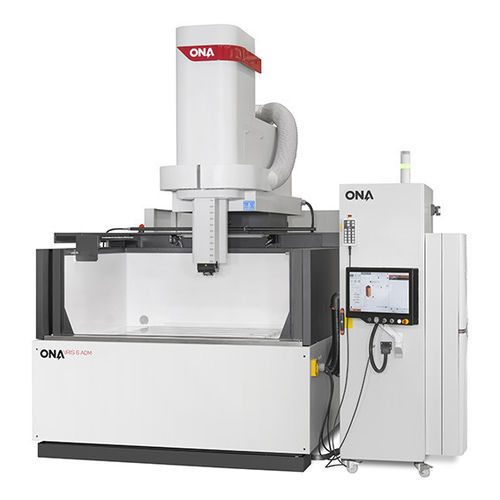

EDM por penetração IRIS 6 A0M
Guardar nos favoritos
Comparar
Características
- Tipo
- por penetração
- Curso X
1.000 mm
(39 in)- Curso Y
750 mm
(30 in)- Curso Z
650 mm
(26 in)
Descrição
Visão geral
Solução de eletroerosão por imersão (EDM) totalmente conectada, com um motor gráfico potente que permite simular qualquer projeto e reduzir a possibilidade de erro. Permite planeamento por simulação para transformar requisitos em estratégias de usinagem precisas e repetíveis.
Especificações (tabela)
Cruzeiro eixo X (individual): 1.000 mm — 39,37 in
Cruzeiro eixo Y: 750 mm — 29,53 in
Cruzeiro do suporte de eletrodo: 650 mm — 25,59 in
Distância máxima entre mesa e cabeça: 1.000 mm — 39,37 in
Dimensões internas do tanque — Comprimento: 1.800 mm — 70,87 in
Dimensões internas do tanque — Largura: 1.300 mm — 51,18 in
Dimensões internas do tanque — Altura: 700 mm — 27,56 in
Dimensão da mesa de trabalho: 1.200 x 1.000 mm — 47,24 x 39,37 in
Peso admissível na mesa: 5.000 kg — 11.023 lb
Tipo de tanque de trabalho: Fixo
Peso máximo de eletrodo: 300 kg — 661 lb
Rugosidade mínima: 0,08–0,1 µm Ra
Intensidade do gerador: 100|200|400 A
Benefícios
Características / especificações técnicas
Solução de eletroerosão por imersão (EDM) totalmente conectada, com um motor gráfico potente que permite simular qualquer projeto e reduzir a possibilidade de erro. Permite planeamento por simulação para transformar requisitos em estratégias de usinagem precisas e repetíveis.
Especificações (tabela)
Cruzeiro eixo X (individual): 1.000 mm — 39,37 in
Cruzeiro eixo Y: 750 mm — 29,53 in
Cruzeiro do suporte de eletrodo: 650 mm — 25,59 in
Distância máxima entre mesa e cabeça: 1.000 mm — 39,37 in
Dimensões internas do tanque — Comprimento: 1.800 mm — 70,87 in
Dimensões internas do tanque — Largura: 1.300 mm — 51,18 in
Dimensões internas do tanque — Altura: 700 mm — 27,56 in
Dimensão da mesa de trabalho: 1.200 x 1.000 mm — 47,24 x 39,37 in
Peso admissível na mesa: 5.000 kg — 11.023 lb
Tipo de tanque de trabalho: Fixo
Peso máximo de eletrodo: 300 kg — 661 lb
Rugosidade mínima: 0,08–0,1 µm Ra
Intensidade do gerador: 100|200|400 A
Benefícios
- Gerador 100% digital, programável e configurável de acordo com as exigências do processo.
- Redução no consumo e desgaste de eletrodos até 500% graças à optimização das descargas.
- Ajuste digital completo do arco com até 30 parâmetros programáveis para optimizar a erosão.
- Tecnologia de gerador inovadora que fornece cerca de 30% mais potência que unidades padrão, alcançando até 400 A.
- Controlo avançado com até 8 eixos interpolantes simultâneos e compensação volumétrica em toda a área de trabalho.
Características / especificações técnicas
- Cruzeiro eixo X (individual): 1.000 mm
- Cruzeiro eixo Y: 750 mm
- Cruzeiro do suporte de eletrodo: 650 mm
- Distância máxima entre mesa e cabeça: 1.000 mm
- Dimensões internas do tanque — Comprimento: 1.800 mm
- Dimensões internas do tanque — Largura: 1.300 mm
- Dimensões internas do tanque — Altura: 700 mm
- Dimensão da mesa de trabalho: 1.200 x 1.000 mm
- Peso admissível na mesa: 5.000 kg
- Tipo de tanque de trabalho: Fixo
- Peso máximo de eletrodo: 300 kg
- Rugosidade mínima: 0,08–0,1 µm Ra
- Intensidade do gerador: 100|200|400 A
