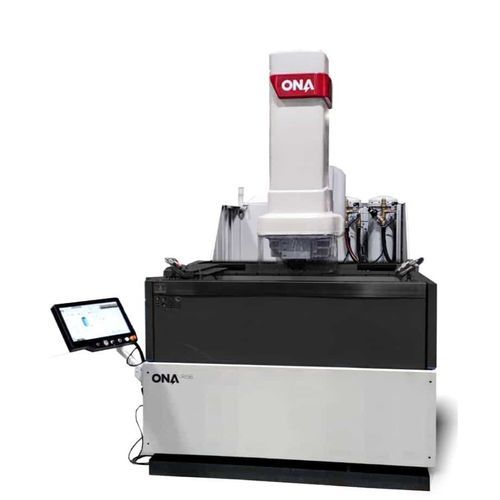

EDM por penetração IRIS 6+ LEAN

Visão geral
A ONA IRIS 6+ LEAN é uma máquina de eletroerosão por afundamento desenvolvida para ambientes de produção digitais e conectados. Integra um gerador 100% digital e configurável (100/200/400 A) e um motor gráfico avançado para simulação de projetos e redução de erros, com área frontal compacta de 2.100 mm.

Principais características

• Gerador 100% digital, totalmente configurável e programável.
• Intensidades do gerador: 100 | 200 | 400 A para aplicações EDM exigentes.
• Redução significativa do desgaste de eletrodos (melhoria relatada até 500% com parâmetros otimizados).
• Ajuste digital completo do arco de erosão com até 30 parâmetros ajustáveis para afinar o processo.
• Comando com até 8 eixos interpolantes simultâneos e compensação volumétrica em toda a área de trabalho.
• Alta conectividade e capacidades de simulação para reduzir erros de preparação e otimizar a produção.

Vantagens da tecnologia ONA IRIS

• Gerador totalmente configurável que adapta a erosão às condições de descarga do momento.
• Economia de eletrodos e maior vida útil graças a estratégias de erosão otimizadas.
• Parametrização precisa do arco (até 30 parâmetros) para melhor qualidade superficial e repetibilidade.
• Potência do gerador até 400 A, oferecendo até 30% mais capacidade de pico em comparação com soluções típicas do mercado.
• Compensação volumétrica avançada e interpolação multi-eixo para precisão consistente em peças de grande porte.

Especificações
Curso eixo X (individual) | 1.000 mm | 39.37 in
Curso eixo Y | 800 mm | 31.5 in
Curso do porta-eletrodo | 500 mm | 19.7 in
Distância máx mesa–cabeça | 800 mm | 31.49 in

Dimensões internas da cuba
Comprimento | 1.700 mm | 66.93 in
Largura | 1.250 mm | 49.21 in
Altura | 600 mm | 23.62 in

Dimensão da mesa | 1.200 x 800 mm | 47.24 x 31.49 in
Peso admissível na mesa | 4.000 kg | 8.820 Ibs
Tipo de cuba | Porta basculante
Peso máximo do eletrodo | 300 kg | 440 Ibs
Rugosidade mínima | 0,08 – 0,1 µm Ra
Intensidade do gerador | 100 | 200 | 400 A

Aplicações / Observações
Máquina destinada a aplicações de eletroerosão por afundamento em que a conectividade, simulação e controlo digital reduzem tempos de programação e minimizam erros de usinagem. Indicada para ferramentarias, produção de moldes e componentes de precisão que exigem economia de eletrodos e elevada intensidade de corrente.

Especificações técnicas

• Modelo: ONA IRIS 6+ LEAN
• Gerador: 100% digital — configurável e programável (100 / 200 / 400 A)
• Curso X (individual): 1.000 mm
• Curso Y: 800 mm
• Curso porta-eletrodo: 500 mm
• Distância máx mesa–cabeça: 800 mm
• Dimensões internas da cuba (C x L x A): 1.700 x 1.250 x 600 mm
• Dimensão da mesa: 1.200 x 800 mm
• Peso admissível mesa: 4.000 kg
• Peso máximo do eletrodo: 300 kg
• Tipo de cuba: Porta basculante
• Rugosidade mínima: 0,08 – 0,1 µm Ra
• Comando: Até 8 eixos interpolantes, compensação volumétrica na área de trabalho
• Vantagens-chave: redução do desgaste de eletrodos, parametrização avançada do arco (até 30 parâmetros), alta potência do gerador e ampla conectividade/digitalização
