Flugsimulator ILS-3M

für FlughafenLandungmit geschlossenem Cockpit

Produktübersicht

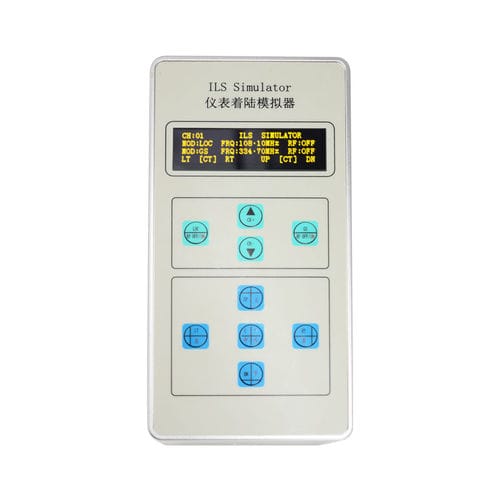

Der Simulator des Instrumentenlandesystems ILS-3M ist ein kompaktes, hochintegriertes tragbares Gerät für qualitative Vor-Ort-Prüfungen von an Bord installierten Instrumentenlandesystemen (ILS). Er liefert Statusbestätigungen für in Flugzeugen auf dem Vorfeld installierte ILS-Empfänger. Das Gerät erzeugt HF-Signale über die vollständigen LOC- und GS-Frequenzbänder mit einstellbarer Modulationstiefe und differentieller Modulation (DDM), um bodengestützte Localizer- und Glide-Slope-Signale zu emulieren. Eine dedizierte Antenne sendet Marker-Beacon-(MB)-Signale — far, middle und near — zur Überprüfung des Marker-Empfangs und der Gesamtfunktion des ILS-Empfängers.

Technische Daten

• Stromversorgung: Zwei 3,7 V 2600 mAh 18650 Lithiumbatterien
• Betriebsarten: LOC (localizer), GS (glide slope), MB (marker beacon)
• LOC: 108.10–111.95 MHz (40 Kanäle); Genauigkeit ±0,0025 %; Audiosignale 90Hz/150Hz/1020Hz (steuerbar); AM-Modulationstiefe 12–28 %; DDM-Bereich -0,15 bis +0,15 (Schritt 0,01); Sendeleistung 0±1,5 dBm
• GS: 329.15–335.00 MHz (40 Kanäle); Genauigkeit ±0,0025 %; Audiosignale 90Hz/150Hz (steuerbar); AM-Modulationstiefe 30–50 %; DDM-Bereich -0,15 bis +0,15 (Schritt 0,01); Sendeleistung 0±1,5 dBm
• MB: 75,0 MHz; Genauigkeit ±0,005 %; Audiosignale 400Hz/1300Hz/3000Hz (steuerbar); AM-Modulationstiefe ≥65 %; Sendeleistung ≥-5 dBm
• Betriebsreichweite: LOC/GS 4–6 m; MB 2–3 m
• Gewicht: ≤ 1,5 kg; Abmessungen: 215 × 108 × 65 mm
• Umgebung: Betriebstemperatur -10 bis +45 °C; Lagertemperatur -25 bis +60 °C
