Testgerät für Avionikanwendungen NAV-4M

Batteriefür NAV/COMtragbar

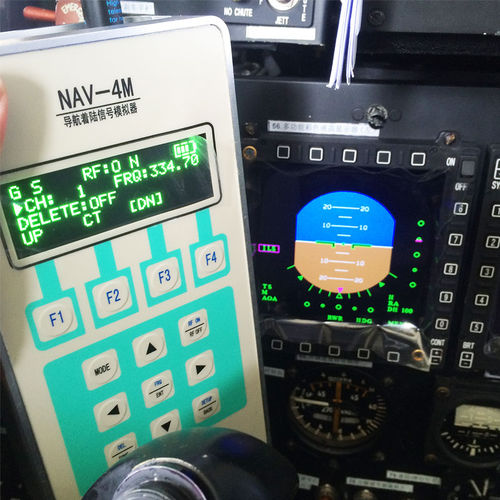

Produktübersicht Der NAV-4M Instrumentenlandesimulator ist ein tragbares Funkübertragungsgerät im VHF-Band. Er simuliert Localizer (LOC), Glide Slope (GS), VOR- und Marker-Beacon (MB)-Signale zur Überprüfung der Funktion von LOC-, GS-, VOR- und MB-Empfängern vor Ort. Geeignet für Bodentests, Ausrichtungsprüfungen und Wartungskontrollen.

Technische Daten (Tabellenansicht)

• 1 | Stromversorgung | Haupt: zwei 3,7V 2600mAh 18650 Lithium-Akkus; Backup: +7.5～+12VDC ≥600mA; Betriebstrom ≤550mA
• 2 | Betriebsmodi - LOC | Träger: 40 Kanäle, 108.10–111.95MHz, Genauigkeit ±0.0025%; Audio: 90Hz/150Hz/1020Hz; Modulation: AM Tiefe 12–28%; DDM Bereich -0.15 bis +0.15 (Schritt 0.01); Sendeleistung 0±1.5dBm
• 2 | Betriebsmodi - GS | Träger: 40 Kanäle, 329.15–335.00MHz, Genauigkeit ±0.0025%; Audio: 90Hz/150Hz; Modulation: AM Tiefe 30–50%; DDM Bereich -0.15 bis +0.15 (Schritt 0.01); Sendeleistung 0±1.5dBm
• 2 | Betriebsmodi - VOR | Träger: 160 Kanäle, 108.00–117.95MHz, Genauigkeit ±0.0025%; Audio: 30Hz/9960Hz/1020Hz; Modulation: AM Tiefe 20–40% und FM Abweichung ±480Hz; Winkel-Einstellung 0–359° (Schritt 10°, Genauigkeit ±1.5°); Sendeleistung 0±1.5dBm
• 2 | Betriebsmodi - MB | Träger: 75.0MHz, Genauigkeit ±0.005%; Audio: 400Hz/1300Hz/3000Hz; Modulation: AM ≥65%; Sendeleistung ≥-5dBm
• 3 | Betriebsreichweite | LOC/GS: 4–6 m; MB: 2–3 m
• 4 | Physische Daten | Gewicht ≤1.5 kg; Abmessungen 215×108×65 mm
• 5 | Umgebungsanpassung | Betriebstemperatur -10 bis +45℃; Lagertemperatur -25 bis +60℃

Merkmale / Technische Spezifikationen

• Modellname: NAV-4M
• Funktion: Tragbarer Funksender zur Simulation von LOC-, GS-, VOR- und MB-Signalen und zur Überprüfung der Empfängersysteme vor Ort
• Stromversorgung: Haupt – zwei 3,7V 2600mAh 18650 Akkus; Backup – +7.5～+12VDC ≥600mA; Betriebsstrom ≤550mA
• LOC-Modus: 40 Kanäle (108.10–111.95MHz), Genauigkeit ±0.0025%, Audio 90Hz/150Hz/1020Hz, AM 12–28% Tiefe, DDM -0.15 bis +0.15 (Schritt 0.01), Sendeleistung 0±1.5dBm
• GS-Modus: 40 Kanäle (329.15–335.00MHz), Genauigkeit ±0.0025%, Audio 90Hz/150Hz, AM 30–50% Tiefe, DDM -0.15 bis +0.15 (Schritt 0.01), Sendeleistung 0±1.5dBm
• VOR-Modus: 160 Kanäle (108.00–117.95MHz), Genauigkeit ±0.0025%, Audio 30Hz/9960Hz/1020Hz, AM 20–40% Tiefe und FM ±480Hz Abweichung, Winkel-Einstellung 0–359° (Schritt 10°, Genauigkeit ±1.5°), Sendeleistung 0±1.5dBm
• MB-Modus: Träger 75.0MHz, Genauigkeit ±0.005%, Audio 400Hz/1300Hz/3000Hz, AM ≥65%, Sendeleistung ≥-5dBm
• Betriebsreichweite: LOC/GS 4–6 m; MB 2–3 m
• Physisch: Gewicht ≤1.5 kg; Abmessungen 215×108×65 mm
• Umgebung: Betrieb -10 bis +45℃; Lagerung -25 bis +60℃
