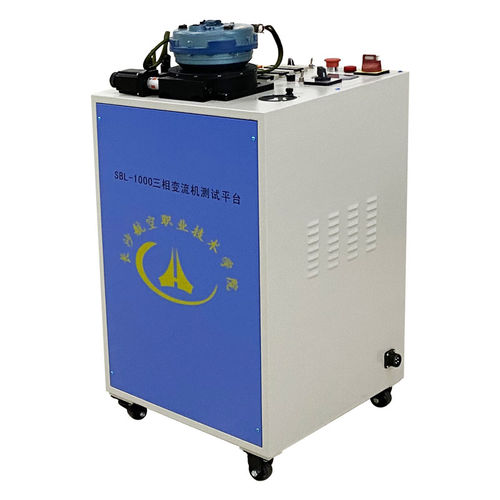

Elektrischer Prüfstand SBL-1000

KonvertierungAvioniksystemLuftfahrt

Produktübersicht
Die SBL-1000 Sekundärstrom-Lehrplattform ist ein Prüfstand für Dreiphasenumrichter, ausgelegt für die luftfahrtspezifische Ausbildung. Sie vereint eine 24V-Batterie, einen Umrichter zur Erzeugung luftfahrtüblicher Dreiphasenspannung, einen Lastkreis, einen Kurs-Sensor und einen Anzeigenblock zur Simulation und Demonstration der Kursdetektion und -anzeige im Unterricht.

Hauptmerkmale

• Wandelt 24V DC Batteriestrom in eine 36V dreiphasige Luftfahrtversorgung um.
• Simuliert Sensorsignale und Kursanzeige für praxisnahe Schulungen.

Technische Daten

• Betriebsspannung: 220±15% VAC
• Ausgangsspannung: Batterie: 24V DC; Umrichter: 36±10% V
• Frequenzanzeige: Bereich: 400±20 Hz; Genauigkeit: ±5 Hz
• Abmessungen: ≤ 600 × 500 × 900 mm
• Umweltanpassung: Betriebstemperatur: -10 ℃ ~ +45 ℃; Lagertemperatur: -10 ℃ ~ +45 ℃; Relative Luftfeuchte: 10–90% RH

Typische Anwendungen

• Unterrichtsdemonstrationen für Avionik- und Flugzeugsystem-Ausbildung.
• Praktika zu Kurs-Sensoren, Umrichtern und Eigenschaften dreiphasiger Versorgung.
