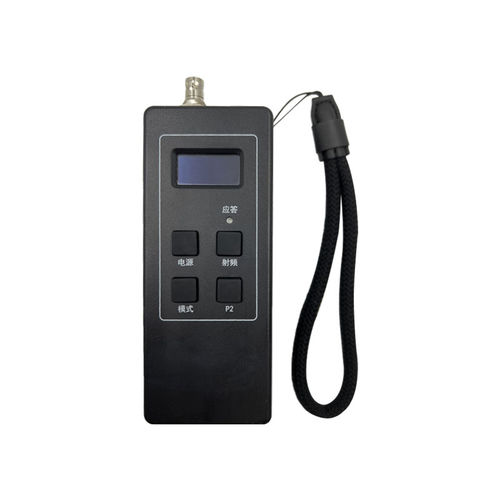

Tester / RFID Transponder YDKL-1A

BatterieLuftfahrttragbar

Übersicht
Der YDKL-1A Feldtester für ATC-Transponder ist ein handgehaltener X-Band-Funktransceiver zur Vor-Ort-Interrogation und Analyse von Bordtranspondern. Er sendet A- und C-Mode-Interrogationsimpulse, empfängt die Antwortsignale und dekodiert Flugzeugkennungen und Höheninformationen zur Anzeige. Das Gerät ist batteriebetrieben und arbeitet über Antennen für Sende- und Empfangsfunktionen, wodurch die Überprüfung und Fehlersuche an Transpondern während Wartung, Inspektionen und Bodenchecks möglich ist.

Einsatzbereiche

• Feldprüfung der Funktionsfähigkeit von ATC-Transpondern
• Wartungsbezogene Fehlerdiagnose
• Vor- und Nachprüfungen bei Installation auf Flughäfen und in Werkstätten
• Inbetriebnahme- und Abnahmetests
• Schulungs- und Inspektionsverfahren für Bodenpersonal

Technische Daten

• Modell: YDKL-1A
• Funktion: X-Band-Funktransceiver zur Interrogation und Analyse von ATC-Transponderantworten
• Unterstützte Modi: A-Mode (Flugzeugcode), C-Mode (Höhencode)
• Code-Parsing-Genauigkeit: ≥98%
• Empfangsfrequenz: 1090 ±20 MHz
• Sende­frequenz: 1030 ±0.2 MHz
• Sendeleistung: -20 dBm ±1 dB
• Modulation: 2ASK
• Stromversorgung: 7,4 V 2600 mAh Lithium-Akku; Lade­spannung: 20–30 VDC
• Abmessungen: 200 mm × 110 mm × 60 mm
• Betriebstemperatur: -10°C bis +45°C
• Lagerungstemperatur: -20°C bis +50°C
• Relative Luftfeuchte: ≤85%
