Produktübersicht

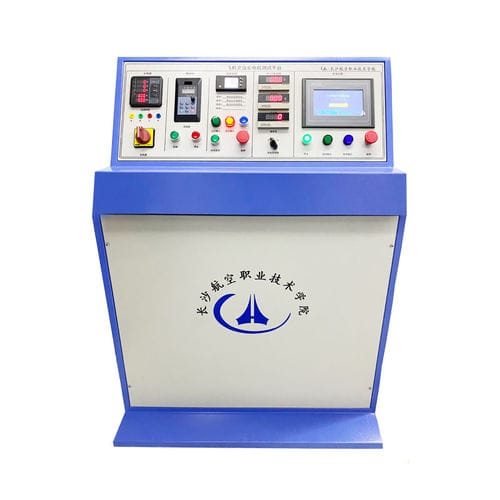

Das Prüfstandsystem für Flugzeug-Gleichstromgeneratoren ist eine Prüfbanklösung zur Leistungs- und Kompatibilitätsprüfung von Luftfahrt-Gleichstromgeneratoren und Reglern. Es integriert Schaltschrank, Leistungseinheit, DC-Lastbank und Messleitungen zur Prüfung von Modellen wie dem ZF-1.5-Generator und dem TY-1500-Spannungsregler unter definierten elektrischen und thermischen Bedingungen.

Hauptmerkmale

• Unterstützung des ZF-1.5-Generators mit zwei Leistungsstufen je nach Kühlmethode: 500 W (spontane Belüftung) und 1000 W (erzwungene Belüftung).
• Sorgt für geregelte Ausgangswerte und gleichmäßigen Parallelbetrieb; enthält Verpolungsschutz, Überlasttoleranz und konstruktive Maßnahmen zur Reduzierung von Funkstörungen.
• Vierpolige Shuntwicklung mit umkehrbarer Drehrichtung für Funktionstests.
• Flexible Installation: horizontale, geneigte und vertikale Montage möglich.

Technische Daten

• Kühlmethode: erzwungene Luftzirkulation / spontane Belüftung.
• Nennleistung: 1000 W (erzwungen) / 500 W (spontan).
• Nennspannung: 27.5 V.
• Nennstrom: 40 A (erzwungen) / 20 A (spontan).
• Drehzahlbereich: 3800–5900 RPM.
• Betriebszustand: Dauerbetrieb.
• Zulässiger Überlaststrom: 50 A (erzwungen) / 24 A (spontan); Überlastdauer: 2 Minuten.
• Maximaler Erregerstrom im thermischen Zustand (bei 3800 RPM, 27.5 V, Nennstrom): 2.80 A (erzwungen) / 2.55 A (spontan).
• Luftstromanforderung bei Zwangsbelüftung: ≥ 30 L/s bei normalem atmosphärischem Druck.
• Zulässiger Temperaturanstieg (°C): Kommutator 75 (erzwungen) / 120 (spontan); Erregerwicklung 55 (erzwungen) / 105 (spontan); Ankerwicklung 75 (erzwungen) / 120 (spontan).

Systemkomponenten & Anwendungen

• Standardkomponenten: Hauptschaltschrank, Leistungseinheit, DC-Lastbank, Prüfleitungen, Flugzeug-Gleichstromgenerator (z. B. ZF-1.5), DC-Generatorregler (z. B. TY-1500).
• Hauptanwendung: Leistungsprüfungen, Betriebsverträglichkeitsprüfungen und Abnahmeprüfungen für Flugzeug-DC-Generatoren und Spannungsregler.
• Prüffunktionen: Spannungs-/Stromregelungsprüfungen, Parallelbetriebstests, Überlast- und Thermikverifikation, Prüfung der Belüftungsanforderungen.
• Installation und Betrieb: Konzipiert für Labor- oder Werkbankprüfstände mit Vorkehrungen für sichere Verkabelung, Messpunkte und konfigurierbare Lastprofile.
