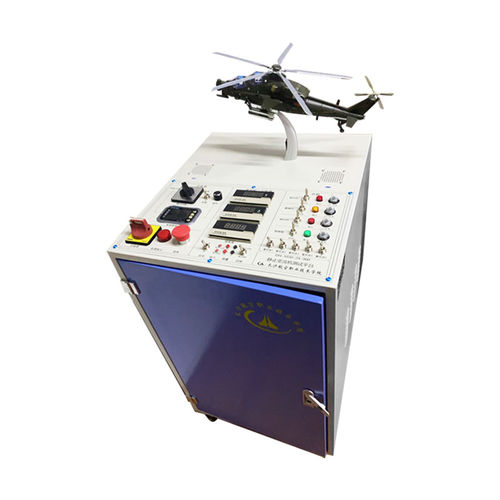

Konvertierungs-Prüfstand DH-1030-24-900-CS

AvioniksystemLuftfahrteinphasig

Produktübersicht
Die Lehrplattform für sekundäre Stromversorgung mit statischem Wandler DH-1030-24-900-CS besteht aus einer 24V-Batterie, einem statischen Wandler, Ladegerät, Lastkreis, Beleuchtung und Alarmtonmodulen. Sie wandelt Gleichstrom in Wechselstrom, um Außenbeleuchtung und Alarmwiedergabe von Flugzeugmodellen zu betreiben. Batteriebetrieben liefert das Gerät einphasiges 115V und 26V AC bei 400Hz zur Steuerung von LED‑Beleuchtungsmodulen und Alarmmodulen und unterstützt so Demonstrationen im Training.

Hauptmerkmale

• Versorgt einphasige AC‑Verbraucher in der Luftfahrt.
• Schaltergesteuerte Simulation von Modell‑LED‑Beleuchtung und Alarmtonwiedergabe.
• Integrierte Batterieversorgung mit Ladegerät und Lastkreis für eigenständige Demonstrationen.

Technische Daten

• Betriebsspannung: 220±15% VAC
• Batterieausgang: 24 VDC
• AC‑Ausgang: Einphasen 115V, 26V, 400Hz
• Frequenzanzeige: Bereich 400±20Hz; Genauigkeit ±5Hz
• Abmessungen: ≤ 600 × 500 × 900 mm
• Betriebstemperatur: -10 °C bis +45 °C
• Lagerungstemperatur: -10 °C bis +45 °C
• Relative Luftfeuchte: 10–90% RH

Anwendungen

• Praktische Schulungen und Demonstrationen von Flugzeugbeleuchtungs‑ und Alarmsystemen.
• Technische Ausbildung in Avionik und elektrischen Systemen von Luftfahrzeugen.
