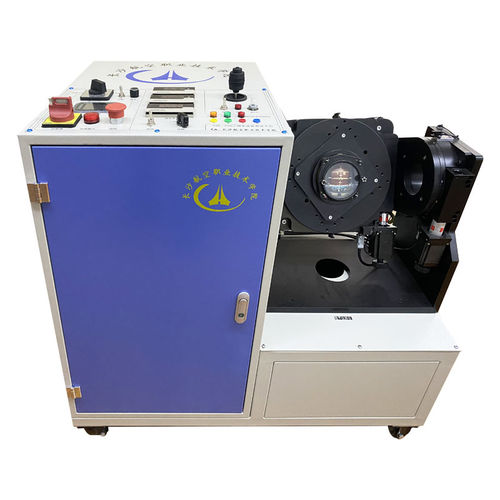

Elektrischer Prüfstand SBL-200

KonvertierungAvioniksystemLuftfahrt

Produktübersicht
Die SBL-200 Lehrplattform der Sekundärstromversorgung besteht aus einer Batterie, einem Wandler, einer Steuerungsschaltung für den Lageanzeiger und einer Lastschaltung. Sie ist für die Luftfahrtausbildung und Laborvorführungen konzipiert und veranschaulicht das Funktionsprinzip des Lageanzeigers durch Simulation von Nick- und Rollbewegungen. Die Plattform unterstützt praktische Übungen zum Instrumentenverhalten und zu flugsicherheitsrelevanten Abläufen.

Hauptmerkmale

• Wandelt 24 V Gleichstrom in eine flugtechnische Dreiphasen-Ausgangsspannung 36 V/400 Hz um
• Simuliert die Anzeige des Lageanzeigers (Nick und Roll)

Technische Daten

• Modell: SBL-200
• Hauptkomponenten: Batterie, Wandler, Steuerungsschaltung für den Lageanzeiger, Lastschaltung
• Funktion: Simulation des Lageanzeigers für Schulung und Demonstration
• Versorgungsspannung: 220±15% VAC
• Ausgangsspannung (Batterie): 24 VDC
• Ausgangsspannung (Wandler): 36±10% V
• Frequenzanzeigebereich: 400±20 Hz
• Frequenzanzeigegenauigkeit: ±5 Hz
• Maximale Abmessungen: 600 x 500 x 900 mm
• Betriebstemperatur: -10 °C bis +45 °C
• Lagerungstemperatur: -10 °C bis +45 °C
• Relative Luftfeuchtigkeit: 10–90 % RH
