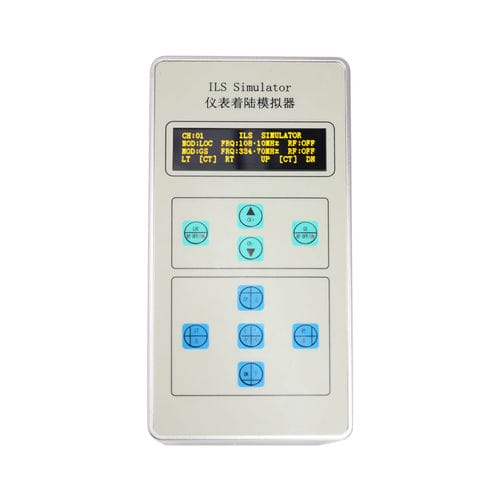

Instrument de test pour l'avionique ILS-3M

aéronautiqueportablecompact

Aperçu du produit
Le simulateur d'atterrissage aux instruments ILS-3M est un appareil portable, compact et hautement intégré destiné aux essais qualitatifs in situ des systèmes d'atterrissage aux instruments embarqués (ILS). Il permet de confirmer l'état des récepteurs ILS installés à bord des aéronefs stationnés sur l'aire de stationnement. L'appareil génère des signaux RF couvrant l'ensemble des bandes LOC et GS avec profondeur de modulation et modulation différentielle (DDM) réglables afin de reproduire les signaux sol de localiseur et de glide slope. Une antenne dédiée émet les signaux de balise de repère (MB) — lointaine, médiane et proche — pour vérifier la réception des balises et le fonctionnement global du récepteur ILS.

Spécifications techniques

• Alimentation : Deux batteries lithium 18650 3,7 V 2600 mAh
• Modes de fonctionnement : LOC (localizer), GS (glide slope), MB (marker beacon)
• LOC : 108.10–111.95 MHz (40 canaux) ; précision ±0,0025 % ; tonalités audio 90Hz/150Hz/1020Hz (contrôlables) ; modulation AM profondeur 12–28 % ; DDM -0,15 à +0,15 (pas 0,01) ; puissance d'émission 0±1,5 dBm
• GS : 329.15–335.00 MHz (40 canaux) ; précision ±0,0025 % ; tonalités audio 90Hz/150Hz (contrôlables) ; modulation AM profondeur 30–50 % ; DDM -0,15 à +0,15 (pas 0,01) ; puissance d'émission 0±1,5 dBm
• MB : 75,0 MHz ; précision ±0,005 % ; tonalités audio 400Hz/1300Hz/3000Hz (contrôlables) ; modulation AM profondeur ≥65 % ; puissance d'émission ≥-5 dBm
• Distance d'utilisation : LOC/GS 4–6 m ; MB 2–3 m
• Poids : ≤ 1,5 kg ; Dimensions : 215 × 108 × 65 mm
• Environnement : Température de fonctionnement -10 à +45 °C ; Température de stockage -25 à +60 °C
