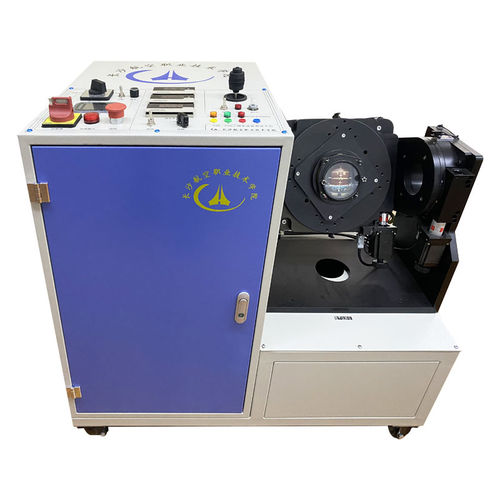

Instrument de test pour l'avionique SBL-200

aéronautique

Présentation du produit
La plateforme pédagogique d'alimentation secondaire SBL-200 se compose d'une batterie, d'un convertisseur, d'un circuit de commande de l'indicateur d'assiette et d'un circuit de charge. Elle est conçue pour la formation aéronautique et les démonstrations en laboratoire afin d'illustrer le principe de fonctionnement de l'indicateur d'assiette en simulant le tangage et le roulis de l'aéronef. La plateforme facilite les travaux pratiques sur le comportement des instruments et les procédures de sécurité de vol.

Principales caractéristiques

• Convertit 24 V CC en sortie triphasée aviation 36 V/400 Hz
• Simule l'affichage de l'indicateur d'assiette (tangage et roulis)

Caractéristiques techniques

• Modèle : SBL-200
• Composants principaux : batterie, convertisseur, circuit de commande de l'indicateur d'assiette, circuit de charge
• Fonction : simulation de l'indicateur d'assiette pour formation et démonstration
• Tension d'alimentation : 220±15% VAC
• Tension de sortie (batterie) : 24 VDC
• Tension de sortie (convertisseur) : 36±10% V
• Plage d'affichage de fréquence : 400±20 Hz
• Précision d'affichage de fréquence : ±5 Hz
• Dimensions maximales : 600 x 500 x 900 mm
• Température de fonctionnement : -10 °C à +45 °C
• Température de stockage : -10 °C à +45 °C
• Humidité relative : 10–90 % RH
